Ecosan Plus
ECOSAN PLUS Ø 3/4" - 2"

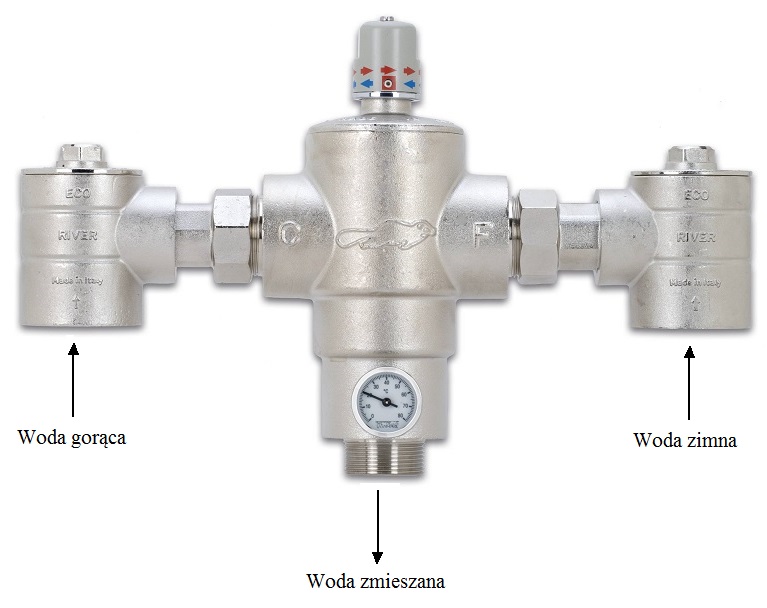

Termostatyczny mieszacz c.w.u. bez układu cyrkulacji, wyposażony w kompaktowe przyłącza zawierające niezbędne zawory odcinające, zawory zwrotne i filtry siatkowe na dopływie wody zimnej i gorącej oraz termometr na króćcu wody zmieszanej. Zawory odcinające mogą być użyte do zrównoważenia ciśnień na dopływach wody zimnej i gorącej co jest zalecane przez producenta w celu uzyskania stabilnej pracy mieszacza.
Urządzenie jest w pełni gotowe do wbudowania w instalację. Zwarta konstrukcja ogranicza do minimum miejsce niezbędne do zabudowy. Pozwala także, poprzez ograniczenie liczby połączeń, znacznie skrócić czas montażu i zminimalizować jego koszty. Zapewnia także łatwy dostęp do mieszacza w przypadku konieczności przeprowadzenia konserwacji.
Charakterystyka techniczna i zasady doboru identyczne z zestawem Thermosystem

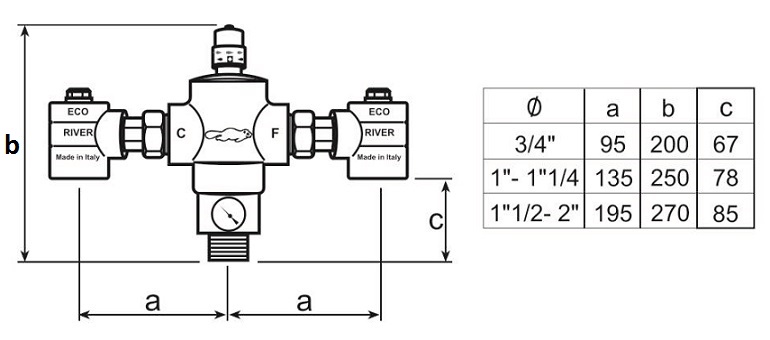

WYMIARY MIESZACZA ECOSAN PLUS
DOBÓR ŚREDNICY ZESTAWU THERMOSYSTEM
Właściwy dobór wielkości zestawu ma decydujący wpływ na parametry funkcjonowania zaprojektowanej instalacji ciepłej wody użytkowej (c.w.u.). W tym celu należy:
1. Obliczyć maksymalne zapotrzebowanie c.w.u. [Q] w instalacji zasilanej z zestawu thermosystem korzystając ze wzoru:
Q = Σ (qj x n) x η [ l/min ] gdzie :
qj - jednostkowy wypływ wody z punktu czerpalnego danego typu [ l/min ] (Tab. 1)
n - liczba punktów czerpalnych danego typu
η - współczynnik jednoczesności działania wszystkich punktów czerpalnych zasilanych z zestawu (Tab. 2)
TAB. 1 ŚREDNI PRZEPŁYW JEDNOSTKOWY l/min
| umywalka | bidet | wanna | natrysk | zlewozmywak |
armatura czasowa Hydrostop |
|
| natrysk | umywalka | |||||
| 10 | 10 | 15 | 12 | 10 | 9 | 7 |
TAB. 2 WSPÓŁCZYNNIKI JEDNOCZESNOŚCI
| liczba urządzeń | 1-2 | 3 | 4 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 80 | 100 |
| hotele, pensjonaty, biura | 1 | 1 | 1 | 1 | 0,82 | 0,67 | 0,57 | 0,52 | 0,47 | 0,42 | 0,40 | 0,35 | 0,33 | 0,32 | 0,31 |
| szkoły, obiekty sportowe | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0,86 | 0,76 | 0,68 | 0,57 | 0,49 | 0,46 | 0,44 |
2. Dobrać z tabeli 3 zestaw o odpowiedniej średnicy, w zależności od obliczonej wydajności i ciśnienia dyspozycyjnego w instalacji.
TAB. 3 WYDAJNOŚĆ [ l/min ] W ZALEŻNOŚCI OD CIŚNIENIA DYSPOZYCYJNEGO
|
ciśnienie (bar) |
średnica nominalna | |||||
| 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| 1 | 43 | 53 | 82 | 155 | 212 | |
| 2 | 63 | 75 | 118 | 225 | 300 | |
| 3 | 76 | 92 | 145 | 270 | 370 | |
| 4 | 90 | 108 | 167 | 320 | 430 | |
PRZYKŁADY DOBORU ZESTAWU
1. Pensjonat
25 natrysków wyposażonych w armaturę czasową o wydatku 9 l/min
25 umywalek wyposażonych w armaturę czasową o wydatku 7 l/min
Q = [(25 x 9) + (25 x 7)] x 0,35 = 480 x 0,35 = 140,0 l/min
Dobieramy zestaw o średnicy 1”1/4 i sprawdzamy (Rys. 1) czy ciśnienie dyspozycyjne w instalacji jest wystarczające. Jeżeli spadek ciśnienia na dobranym zestawie jest zbyt duży należy dobrać urządzenie o większej średnicy - w tym przypadku 1”1/2.
2. Szkoła z salą sportową.
20 natrysków, wyposażonych w armaturę czasową o wydatku 9 l/min
20 umywalek wyposażonych w armaturę tradycyjna o wydatku 10 l/min
Q = [(20 x 9) + (20 x 10)] x 0,68 = 380 x 0,68 = 258,4 l/min
Dobieramy zestaw o średnicy 1”1/2 i wyznaczamy spadek ciśnienia jak w przykładzie 1.
RYS. 1 CHARAKTERYSTYKA HYDRAULICZNA ZESTAWU THERMOSYSTEM
