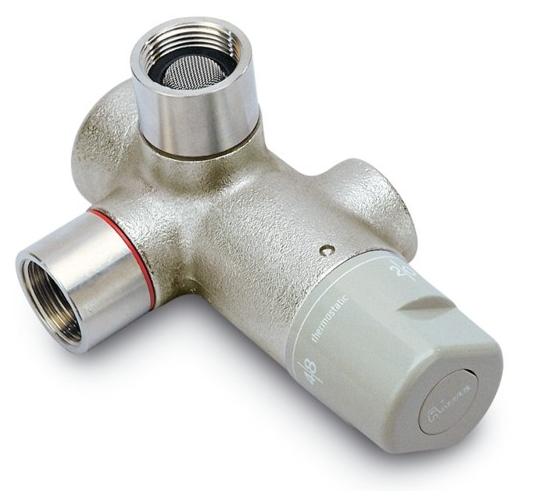

Mieszacz termostatyczny R 284
Ø 3/4” MINICASTOR
Termostatyczny mieszacz c.w.u. przeznaczony jest dla małych instalacji. Mieszacz jest wyposażony w system antyoparzeniowy odcinający wypływ wody z urządzenia w wypadku zaniku dopływu wody zimnej. Ma także wbudowane w króćce dopływowe zawory zwrotne oraz filtry siatkowe zespolone z uszczelkami 3/4”.
Zakres regulacji temperatury : Δt = 18 - 55 °C
Ciśnienie maksymalne : Pmax = 9 bar
Temperatura maksymalna wody gorącej: Tmax = 85°C
Wymagane jest zachowanie różnicy minimum 10°C pomiędzy temperaturą wody zmieszanej i gorącej.
WYDAJNOŚĆ MIESZACZA W ZALEŻNOŚCI OD CIŚNIENIA DYSPOZYCYJNEGO
P (bar ) 1,0 1,5 2,0 2,5 3,0 4,0 5,0
Q (l/min) 20 26 30 34 38 45 50
Przykładowe zastosowania (alternatywnie) :
- podłączenie 4 szt. baterii czasowych natryskowych HYDROSTOP
- podłączenie 5 szt. baterii czasowych umywalkowych HYDROSTOP
- podłączenie 3 szt. tradycyjnych baterii natryskowych
- podłączenie 3 szt. tradycyjnych baterii umywalkowych
CHARAKTERYSTYKA HYDRUALICZNA MIESZACZA R 284 MINICASTOR

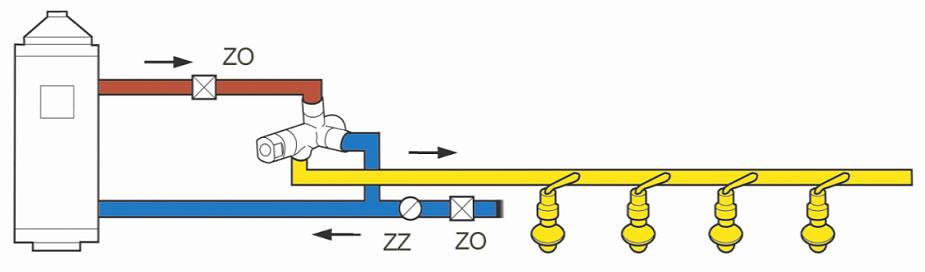

Krzywa wydajności mieszacza R 284 Przykładowy schemat instalacyjny
w zależności od ciśnienia dyspozycyjnego mieszacza R 284
Głowica mieszacza R 284 Wymiary mieszacza R 284
