Mieszacze termostatyczne Ecosolar
Mieszacze przeznaczone do instalacji wyposażonych w panele solarne. Głowice termostatyczne z systemem antyoparzeniowym odcinającym wypływ wody z urządzenia w przypadku zaniku dopływu wody zimnej oraz system przeciwdziałania osadzaniu się kamienia kotłowego.
a/ ECOSOLAR Ø 1” – 2"
Oznaczenie króćców dopływowych mieszaczy :
C lub HOT- woda gorąca
F lub COLD- woda zimna

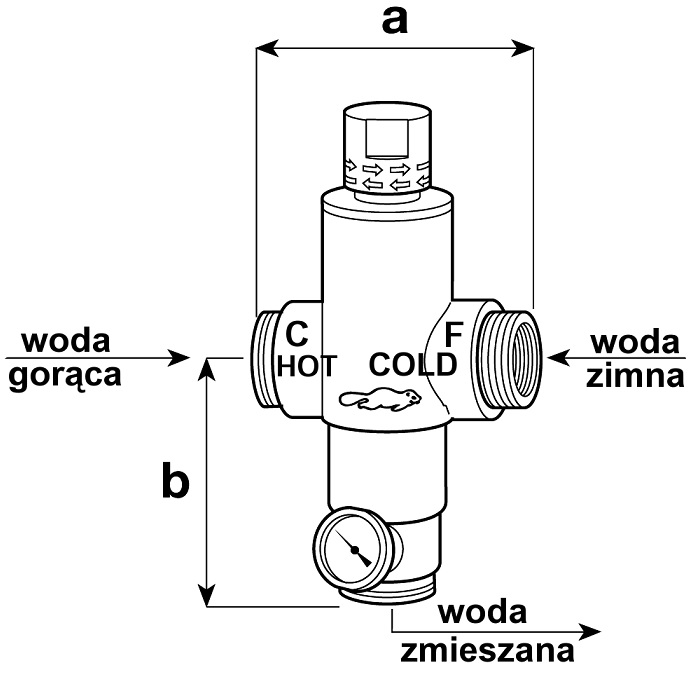

Wymiary mieszacza
Fabryczna nastawa temperatury wody zmieszanej ok. 45 °C
Zakres regulacji temperatury wody zmieszanej: od 28 °C do 65 °C
Ciśnienie maksymalne: Pmax = 9 bar
Temperatura maksymalna wody gorącej: Tmax = 110°C
Minimalna wymagana różnica temperatury wody gorącej i zmieszanej: Δt = 10° C
WYDAJNOŚĆ [ l/min ] W ZALEŻNOŚCI OD CIŚNIENIA DYSPOZYCYJNEGO
|
ciśnienie (bar) |
średnica nominalna |
|||
|
1” |
1”1/4 |
1”1/2 |
2” |
|
|
1 |
53 |
82 |
155 |
212 |
|
2 |
75 |
118 |
225 |
300 |
|
3 |
92 |
145 |
270 |
370 |
|
4 |
108 |
167 |
320 |
430 |
UWAGA :
W celu zapewnienia prawidłowego funkcjonowania mieszacza, na instalacjach wody zimnej i gorącej należy zamontować zawory odcinające ( ZO ), zwrotne ( ZZ ) oraz filtry siatkowe ( FS ) o wymiarach oczka siatki filtracyjnej nie większych niż 0,1 mm x 0,1 mm.

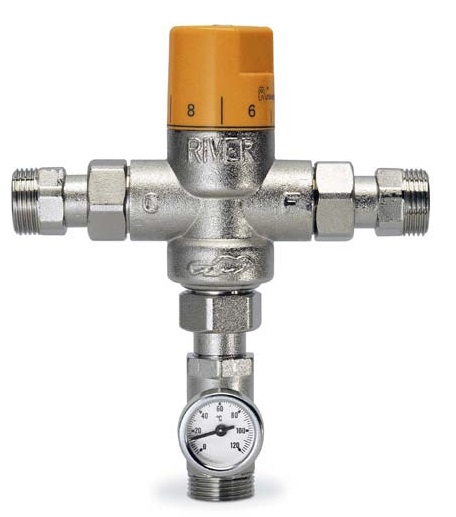

b/ Mieszacze R00316 Ø 3/4”
Mieszacze termostatyczne wyposażone w termometr wskazujący temperaturę wody zmieszanej. Mieszacz posiada zawory zwrotne, filtry siatkowe oraz półśrubunki. Mieszacz wyposażony jest w system antypoparzeniowy, samoczynnie zamykający wypływ wody zmieszanej w przypadku braku dopływu wody zimnej.
Oznaczenie króćców dopływowych mieszaczy :
C lub HOT- woda gorąca
F lub COLD- woda zimna

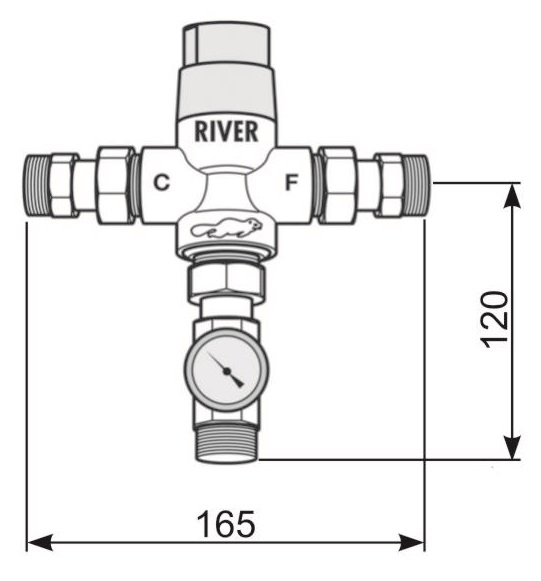

WYMIARY MIESZACZA :
Zakres regulacji temperatury wody zmieszanej: od 28 °C do 65 °C
Ciśnienie maksymalne: Pmax = 9 bar
Temperatura maksymalna wody gorącej: Tmax = 110°C
Minimalna wymagana różnica temperatury wody gorącej i zmieszanej: Δt = 10° C
WYDAJNOŚĆ MIESZACZA W ZALEŻNOŚCI OD CIŚNIENIA DYSPOZYCYJNEGO :
|
P (bar ) |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
|
Q (l/min) |
37 |
45 |
52 |
60 |
67 |

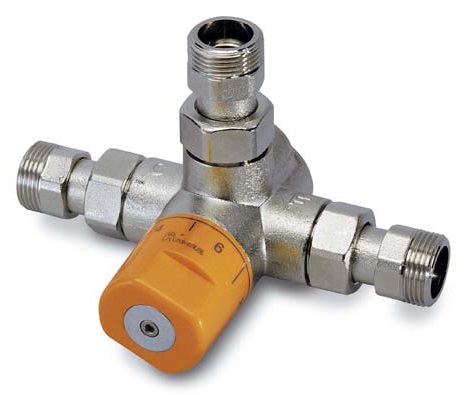

c/ Mieszacze R00332 Ø 3/4”
Mieszacze termostatyczne wyposażone w zawory zwrotne, filtry siatkowe oraz półśrubunki. Mieszacz wyposażony jest w system antypoparzeniowy, samoczynnie zamykający wypływ wody zmieszanej w przypadku braku dopływu wody zimnej.
Oznaczenie króćców dopływowych mieszaczy :
C lub HOT- woda gorąca
F lub COLD- woda zimna

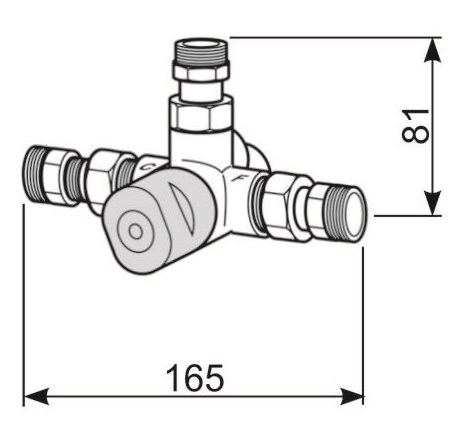

WYMIARY MIESZACZA :
Zakres regulacji temperatury wody zmieszanej: od 28 °C do 65 °C
Ciśnienie maksymalne: Pmax = 9 bar
Temperatura maksymalna wody gorącej: Tmax = 110°C
Minimalna wymagana różnica temperatury wody gorącej i zmieszanej: Δt = 10° C
|
P (bar ) |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
|
Q (l/min) |
37 |
45 |
52 |
60 |
67 |

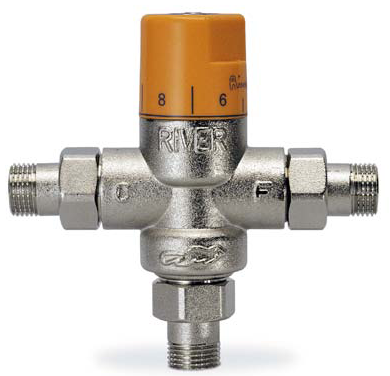

d/ Mieszacze R00312 Ø 3/4”
Mieszacze termostatyczne wyposażone w zawory zwrotne, filtry siatkowe oraz półśrubunki. Mieszacz wyposażony jest w system antypoparzeniowy, samoczynnie zamykający wypływ wody zmieszanej w przypadku braku dopływu wody zimnej.
Oznaczenie króćców dopływowych mieszaczy :
C lub HOT- woda gorąca
F lub COLD- woda zimna

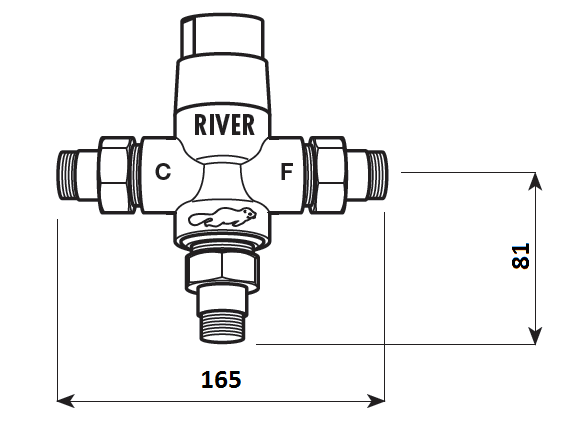

WYMIARY MIESZACZA :
Zakres regulacji temperatury wody zmieszanej: od 28 °C do 65 °C
Ciśnienie maksymalne: Pmax = 9 bar
Temperatura maksymalna wody gorącej: Tmax = 110°C
Minimalna wymagana różnica temperatury wody gorącej i zmieszanej: Δt = 10° C
|
P (bar ) |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
|
Q (l/min) |
37 |
45 |
52 |
60 |
67 |
|
