Art. 09033/1

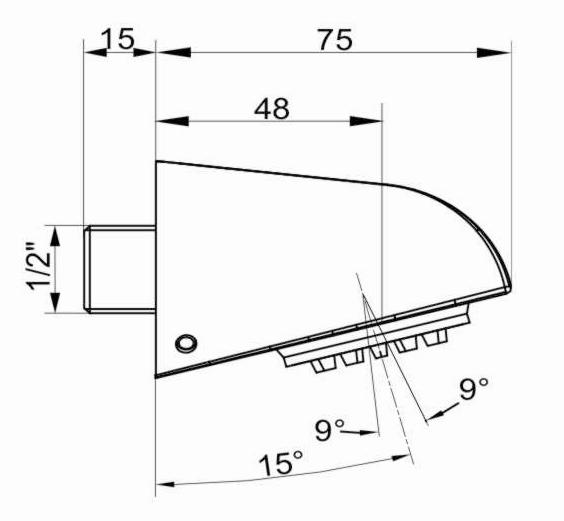

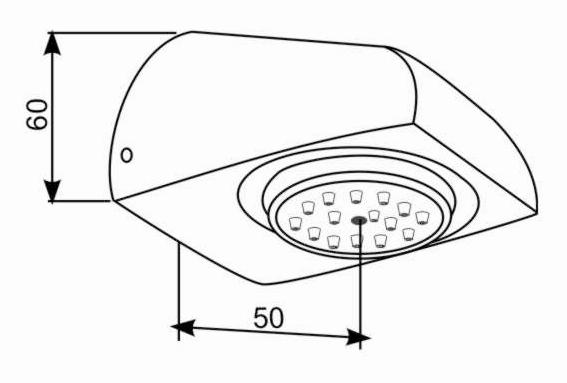

Instrukcja montażu wandaloodpornej głowicy natryskowej art. 09033/1
Głowica posiada konstrukcję wandaloodporną, uniemożliwiającą jej łatwe uszkodzenie lub demontaż z użyciem standardowych narzędzi.
Montaż należy przeprowadzić następująco :
- Przygotować w ścianie podejście mufowe 1/2".
- Pociągając za wystającą gwintowaną część złączki nyplowej wyciągnąć ją z tylnej ściany głowicy .
- Posługując się kluczem imbusowym 10 mm wkręcić wstępnie (bez uszczelnień) mosiężną wkładkę w przygotowane podejście mufowe w ścianie aż płaszczyzna wkładki zetknie się ze ścianą.
- Natrasować (zaznaczyć) na ścianie miejsca pod otwory mocujące wkładkę do ściany.
- Wywiercić w naznaczonych miejscach otwory i osadzić w nich kołki rozporowe.
- Wkręcić wkładkę mosiężną (tym razem docelowo z zastosowaniem uszczelnienia) tak aby jej płaska część oparła się o ścianę a otwory ułożyły się zgodnie z miejscami montażu kołków rozporowych. Wkręcić wkręty w kołki rozporowe.
- Osadzić korpus głowicy natryskowej na wkładce mosiężnej i kluczem imbusowym wkręcić do oporu trzy wkręty w korpusie głowicy bazując w ten sposób właściwe położenie głowicy i zabezpieczając ją przed demontażem przez osoby postronne.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
