Art. 100716 2VP
INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ STOJĄCEJ ART. 100716 2VP

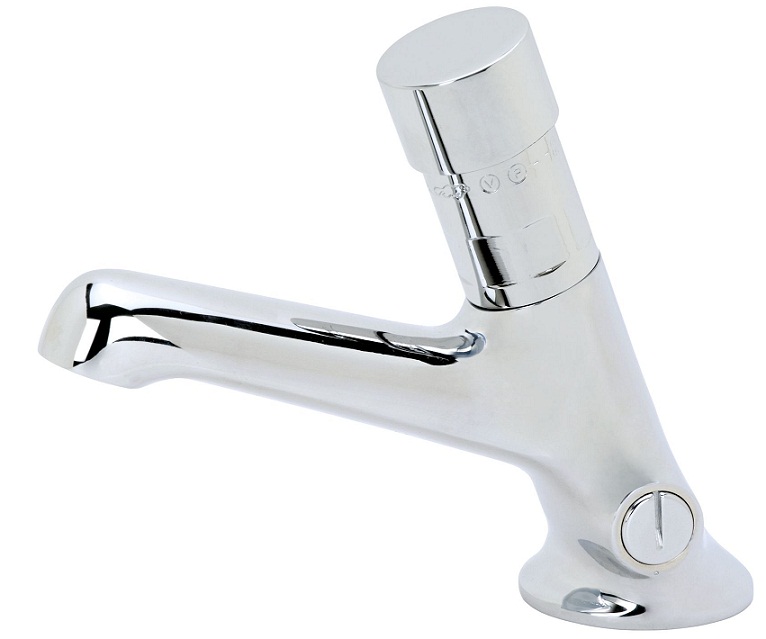

Bateria umywalkowa stojąca art. 100716 2VP jest urządzeniem samozamykającym się o czasie wypływu ok. 10 sekund. Bateria wyposażona jest w mechanizm zamykający wypływ wody w przypadku umyślnego zablokowania przycisku głowicy.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą i bocznym regulatorem temperatury wody.
- Dwa przyłącza elastyczne 3/8” / M10 x 1
- Dwa zawory zwrotne 3/8”.
- Zestaw montażowy do zamocowania baterii na umywalce.
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i ciepłej.
- Zamontować na króćcach dopływowych zawory odcinające kątowe 1/2” x 3/8” z filtrem (zawory nie wchodzą w skład kompletu).
- Na zaworach kątowych zamontować zawory zwrotne 3/8”.
- Wkręcić przyłącza elastyczne końcówkami M10 x 1 w korpus baterii.
- Przymocować baterię do umywalki za pomocą zestawu montażowego.
- Połączyć przyłącza elastyczne z zaworami zwrotnymi tak aby woda zimna dopływała z prawej strony baterii (patrząc na baterię stojącą na umywalce).
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
- Ciśnienie maksymalne wody zasilającej Pmax = 4,0 bar. Ciśnienie powyżej 4,0 bar skutkuje ograniczeniem funkcji ANTYBLOK tzn. zamknięciem wypływu wody w przypadku umyślnego zablokowania głowicy baterii w pozycji wciśniętej.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie bocznego pokrętła. W przypadku baterii 100716/2VP wymagane jest zastosowanie śrubokręta. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
