Art. 100716 VP

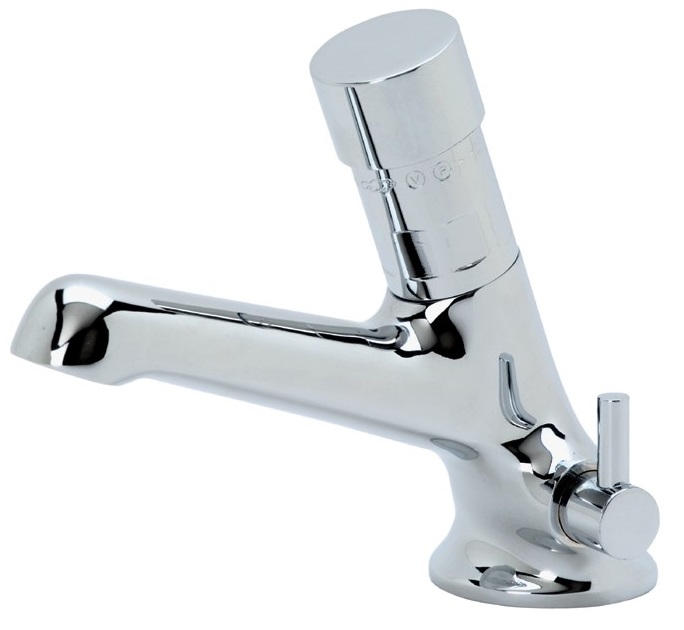

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ STOJĄCEJ ART. 100716VP
Bateria umywalkowa stojąca art. 100716VP jest urządzeniem samozamykającym się o czasie wypływu ok. 10 sekund. Bateria wyposażona jest w mechanizm zamykający wypływ wody w przypadku umyślnego zablokowania przycisku głowicy.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą i bocznym regulatorem temperatury wody.
- Dwa przyłącza elastyczne 3/8” / M10 x 1
- Dwa zawory zwrotne 3/8”.
- Zestaw montażowy do zamocowania baterii na umywalce.
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i ciepłej.
- Zamontować na króćcach dopływowych zawory odcinające kątowe 1/2” x 3/8” z filtrem (zawory nie wchodzą w skład kompletu).
- Na zaworach kątowych zamontować zawory zwrotne 3/8”.
- Wkręcić przyłącza elastyczne końcówkami M10 x 1 w korpus baterii.
- Przymocować baterię do umywalki za pomocą zestawu montażowego.
- Połączyć przyłącza elastyczne z zaworami zwrotnymi tak aby woda zimna dopływała z prawej strony baterii (patrząc na baterię stojącą na umywalce).
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
- Ciśnienie maksymalne wody zasilającej Pmax = 4,0 bar. Ciśnienie powyżej 4,0 bar skutkuje ograniczeniem funkcji ANTYBLOK tzn. zamknięciem wypływu wody w przypadku umyślnego zablokowania głowicy baterii w pozycji wciśniętej.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie bocznego pokrętła. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
| Wróć do wszystkich instrukcji montażu | Wróć do produktu |
