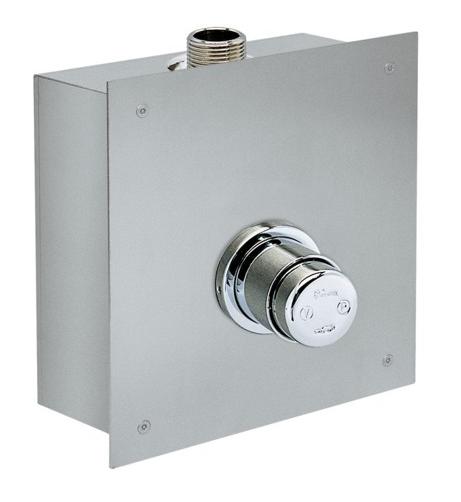

Art. 1732/08 VP

INSTRUKCJA MONTAŻU I EKSPLOATACJI  PODTYNKOWEGO ZAWORU DO WC - ART. 1732 / 08 VP

W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy
2. Zawór odcinający z dwuzłączką i filtrem siatkowym
3. Skrzynka montażowa ze stali nierdzewnej
4. Płytka maskująca ze stali nierdzewnej
5. Klucz imbusowy 2 mm
6. Wkrętak ze specjalną końcówką do mocowania płytki maskującej
7. Instrukcja

MONTAŻ ZAWORU :

1. Przygotować w ścianie wnękę montażową.
2. Wykonać podejścia instalacyjne do zaworu. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
3. Zdjąć płytkę maskującą z urządzenia - w tym celu należy:

1. poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień na przycisku; zdjąć pierścień
2. wykręcić wkręty mocujące płytkę maskującą do skrzynki montażowej; zdjąć płytkę

4. Połączyć zawór z instalacją wodociągową
5. Dokręcić starannie wszystkie połączenia rozłączne (półśrubunki)]
6. Otworzyć zawór odcinający za pomocą wkrętaka płaskiego.
7. Sprawdzić szczelność wszystkich połączeń.
8. Założyć i przykręcić płytkę maskującą ( od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia  przed przedostawaniem się wody pod płytkę )
9. Założyć pokrętło i pierścień kontrujący przycisku; dokręcić kluczem imbusowym wkręty blokujące.

UWAGI:

1. Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać  przed zamontowaniem zaworów.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm .

URUCHAMIANIE ZAWORU :

W celu uruchomienia wypływu wody należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Urządzenie zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
