Art. 1751 VP

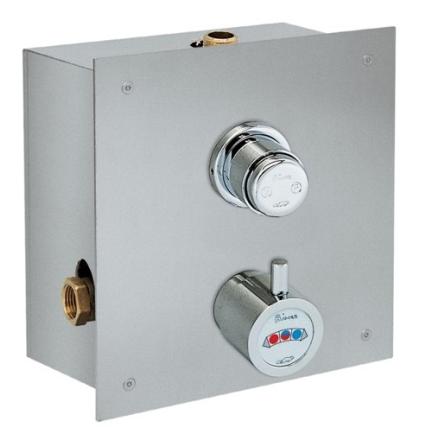

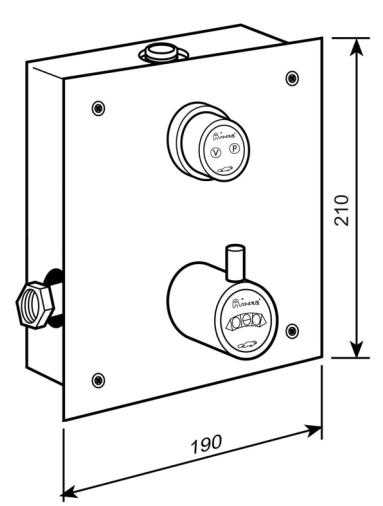

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ ART. 1751VP



W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy
2. Zawór mieszający z zaworami zwrotnymi w króćcach dopływowych
3. Zawory odcinające (regulowane płaskim wkrętakiem) z półśrubunkami i filtrami siatkowymi
4. Skrzynka montażowa ze stali nierdzewnej
5. Rozeta ze stali nierdzewnej
6. Klucz imbusowy 2 mm
7. Wkrętak ze specjalną końcówką do mocowania rozety
8. Instrukcja

MONTAŻ BATERII :

1. Przygotować w ścianie wnękę montażową.
2. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej - z prawej strony, gorącej - z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej do głowicy natryskowej - do góry) zgodnie z rozstawem króćców baterii. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
3. Zdjąć rozetę z baterii - w tym celu należy:
   - poluzować kluczem imbusowym 2 mm wkręt blokujący pokrętło zaworu mieszającego znajdujący się w bocznej ściance pokrętła; zdjąć pokrętło
   - odkręcić pierścień dociskowy znajdujący się pod pokrętłem
   - poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień na przycisku; zdjąć pierścień
   - wykręcić wkręty mocujące rozetę do skrzynki montażowej i zdjąć płytkę
4. Połączyć baterię z instalacją wodociągową
5. Dokręcić starannie wszystkie połączenia rozłączne (półśrubunki)
6. Otworzyć zawory odcinające i sprawdzić szczelność wszystkich połączeń baterii.
7. Założyć i przykręcić rozetę ( od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia przed przedostawaniem się wody do wnętrza urządzenia)
8. Założyć i dokręcić pierścień dociskowy pokrętła.
9. Założyć pokrętło i pierścień kontrujący przycisku; dokręcić kluczem imbusowym wkręty blokujące.

UWAGI:

1. Na instalacjach zasilających armaturę należy zamontować filtry (producent zaleca stosowanie fitrów o oczku 0,1 x 0,1 mm). Brak zamontowanych filtrów skutkuje utratą uprawnień gwarancyjnych.
2. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła zaworu mieszającego. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.

KONSERWACJA :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
