Art. E 2004/AC

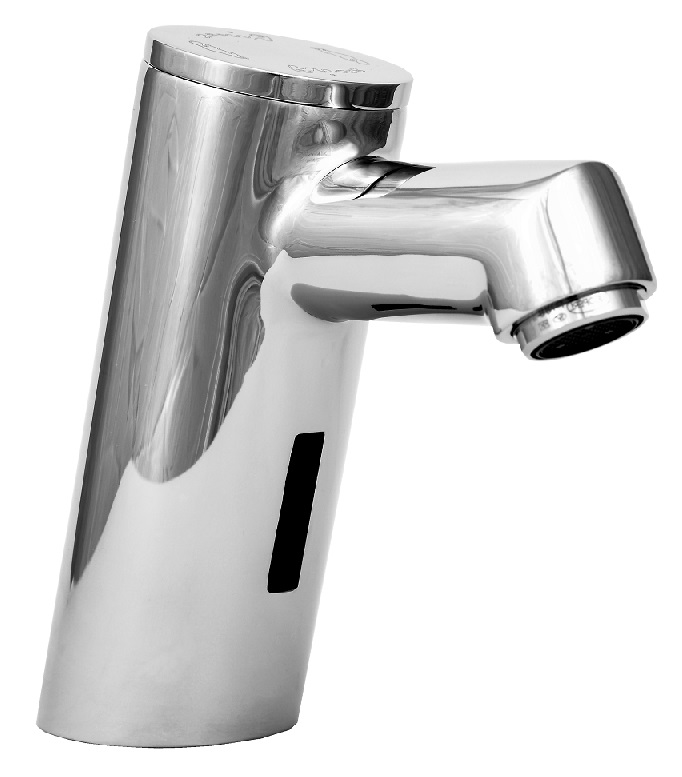

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII ELEKTRONICZNEJ E 2004/AC

Bateria elektroniczna E 2004 jest urządzeniem uruchamianym bezdotykowo, zasilana jest z baterii elektrycznej 9V.

W skład kompletu wchodzą:

1. Bateria.
2. Mieszacz ręczny
3. Zestaw montażowy do zamontowania baterii na umywalce.
4. Bateria alkaliczna 9V.
5. Węże przyłączeniowe w oplocie metalowym - 3 szt.
6. Klucz imbusowy.
7. Instrukcja.

MONTAŻ BATERII :

1. Połączyć baterię z wężykiem przyłączeniowym z końcówką nyplową M8.

2. Zamontować baterię na umywalce za pomocą elementów wchodzących w skład zestawu montażowego.

3. Na podejściach wody zimnej i gorącej zainstalować zawory odcinające kątowe 1/2" x 3/8” z filtrem, pozostawić zawory kątowe w pozycji zamkniętej.

4. Przykręcić do wężyka wkręconego w baterię mieszacz mechaniczny ręczny.

5. Połączyć wężykami elastycznymi 1/2" x 3/8" króćce wlotowe wody zimnej i gorącej mieszacza ręcznego z zaworkami kątowymi.

6. Zdjąć pokrywę baterii odkręcając uprzednio kluczem imbusowym wkręt blokujący znajdujący się w górnej tylnej części korpusu baterii.

7. Usunąć poza obręb umywalki wszystkie obiekty mogące zakłócać prawidłowe dostrojenie się elektroniki do warunków pracy.

8. Włożyć baterię 9V w gniazdo wewnątrz korpusu baterii.

9. Zamontować pokrywę baterii.

10. W ciągu 30 sekund bateria samoczynnie ustali parametry funkcjonowania.

UWAGA : W czasie wykonywania operacji 8 - 10 należy stać z boku baterii tak, aby nie zasłaniać czujnika baterii, gdyż może to spowodować nieprawidłowe jej funkcjonowanie. W tym czasie należy również usunąć sprzed czujnika baterii wszelkie zbędne przedmioty.

11. Otworzyć dopływ wody w zaworach kątowych. Bateria jest gotowa do użytku.

URUCHAMIANIE BATERII.

Bateria otwiera wypływ wody samoczynnie po podstawieni dłoni pod wylewkę. Wypływ wody trwa dopóki dłonie znajdują się w zasięgu czujnika baterii ale nie dłużej niż 60 sekund. W celu dalszego korzystania z baterii należy na chwilę usunąć dłonie z zasięgu czujnika i podstawić ponownie. Cykl pracy baterii zostanie powtórzony. W przypadku nie używania baterii przez okres 24 godzin bateria samoczynnie uruchomi wypływ wody przez 45 sekund jako zabezpieczenie przed legionellą.

Regulację temperatury wody ciepłej zmieszanej dokonuje się pokrętłem mieszacza ręcznego pod umywalką.

PARAMETRY PRACY BATERII :

Maksymalna dopuszczalna temperatura wody 70ºC

Ciśnienie robocze 0,5 – 6,0 bar

Wypływ wody 6l/min.

Czas użytkowania baterii alkalicznej 9V – do 2 lat (ok. 100 000 cykli pracy ).

Wyładowanie baterii sygnalizowane jest mruganiem diody LED.

UWAGI:

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
2. W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką. Jeśli to nie poskutkuje należy wymienić baterię alkaliczną 9V.
3. Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących.
