Art. EHM 1B

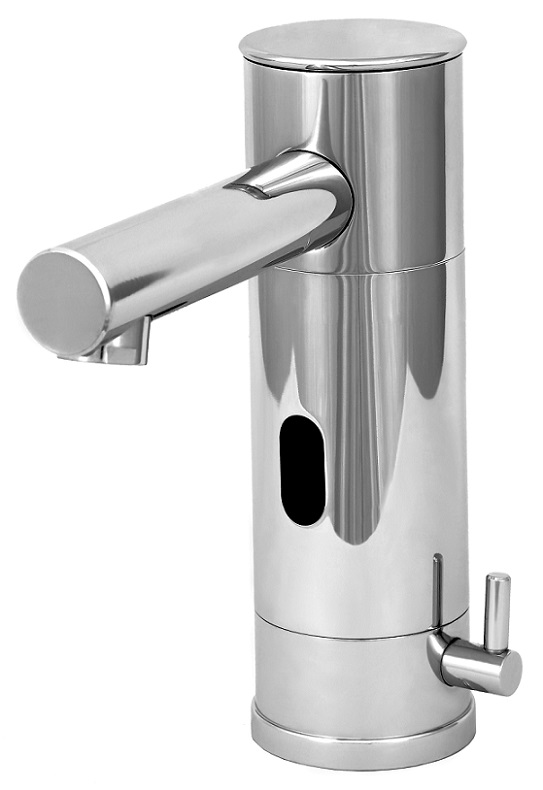

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEJ BATERII UMYWALKOWEJ ART. EHM 1B

Na kompletną baterię składają się :

- bateria umywalkowa stojąca
- zestaw montażowy do zamocowania baterii na umywalce
- zasobnik z tworzywa sztucznego na baterie
- baterie alkaliczne R6 1.5V – 4 sztuki
- przyłącza elastyczne – 2 sztuki

MONTAŻ BATERII :

Uwaga !  Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, również niewskazane jest montowanie naprzeciwko powierzchni lustrzanych. Refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane  i niekontrolowane uruchomienie wypływu wody. Zaleca się zachować odległość ok. 1,5 m baterii od ściany przeciwległej i bocznych.

Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

1. Wykonać podejśca wody zimnej i ciepłej pod umywalką i zakończyć je zaworami kątowymi z filtrem 1/2 x 3/8". Zawory pozostawić w pozycji zamkniętej. (zawory nie wchodzą w skład kompletu)
2. Połączyć wężyki elastyczne w oplocie z baterią (jeżeli nie są zamontowane fabrycznie) a następnie zamontować baterię na umywalce, używając w tym celu zestawu montażowego. Przewód elektryczny poprowadzić pod umywalkę.
3. Połączyć baterię z zaworami odcinającymi 1/2"x 3/8" na podejściu wody zimnej i ciepłej.
4. Przymocować uchwyt ścienny zasobnika baterii 1,5V do ściany pod umywalką
5. Włożyć 4 szt. baterii alkalicznych 1,5 V do zasobnika z tworzywa sztucznego.
6. Otworzyć dopływ wody do baterii w zaworach odcinających kątowych. Sprawdzić szczelność połączeń.
7. Usunąć poza obręb umywalki wszelkie obiekty mogące zakłócić prawidłowe dostrojenie się elektroniki do warunków pracy.
8. Usunąć folię zabezpieczającą z czujnika na korpusie baterii ( jeżeli taka jest naklejona).
9. Połączyć czarny przewód elektryczny wychodzący z baterii z zasobnikiem na baterie 4 x 1,5 V.

UWAGA !!!  W trakcie tej operacji - po podłączeniu zasobnika z bateriami 1,5V i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie należy wchodzić ani wkładać rąk lub przedmiotów w zasięg czujnika. W tym czasie następuje automatyczna samoregulacja baterii. Wejście w tym czasie w strefę działania czujnika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.

URUCHAMIANIE BATERII.

Bateria otwiera wypływ wody samoczynnie po podstawieniu dłoni pod wylewkę. Wypływ wody trwa dopóki ręce pozostają w zasięgu czujnika przy czym w przypadku przekroczenia ustalonego czasu ciągłego wypływu wody, z przyczyn ochrony przed nadmiernym zużyciem wody i jako zabezpieczenie wandaloodporne, bateria wyłączy się samoczynnie. Aby uruchomić ponownie baterię należy usunąć dłonie z zasięgu czujnika i po chwili podstawić ponownie.
Regulacji temperatury wody wypływającej dokonuje się pokrętłem bocznym baterii.

DANE TECHNICZNE :

Zasilanie –  4 szt. baterii alkalicznych LR6 lub baterie litowe. Z uwagi na parametry elektryczne używać tylko baterii znanych producentów, zalecane : WARTA , ENERGIZER, DURACELL. Uwaga : nie używać baterii typu "long life"
Ciśnienie robocze 0,3 – 6,0 bar.
Dopuszczalny zakres temperatury wody dopływającej do baterii : od + 5 do + 65°C.
Temperatura otoczenia :   +1°C do +45°C

UWAGI MONTAŻOWE :

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
2. Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
3. Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o prześwicie oczka nie większym niż 0,1 mm.

UWAGI EKSPLOATACYJNE :

1. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków  czyszczących.
2. W przypadku nieprawidłowego funkcjonowania baterii  należy przeczyścić  szybkę czujnika miękką szmatką.
