Art. EHU 1B, EHU 2B

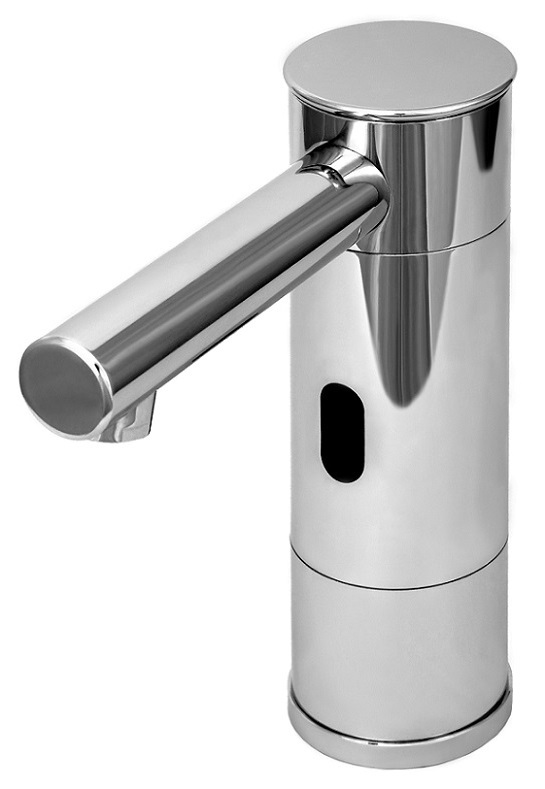

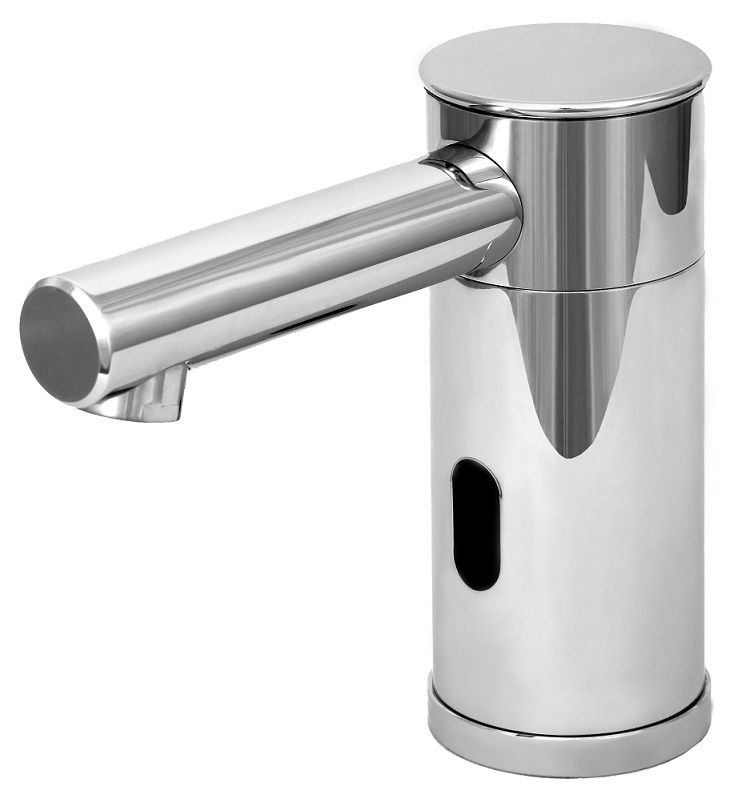

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEJ BATERII UMYWALKOWEJ ART. EHU 1B i EHU 2B
Na kompletną baterię składają się :
- bateria umywalkowa stojąca
- zestaw montażowy do zamocowania baterii na umywalce
- zasobnik z tworzywa sztucznego na baterie
- baterie alkaliczne 1.5V – 4 sztuki
- elektrozawór
- przyłącze elastyczne
MONTAŻ BATERII :
Uwaga ! Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, również niewskazane jest montowanie naprzeciwko powierzchni lustrzanych. Refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane i niekontrolowane uruchomienie wypływu wody. Zaleca się zachować odległość ok. 1,5 m baterii od ściany przeciwległej i bocznych.
Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
- Wykonać podejście wody zimnej lub ciepłej zmieszanej pod umywalką i zakończyć je zaworem kątowym 1/2 x 3/8". Zawór pozostawić w pozycji zamkniętej. (zawór nie wchodzi w skład kompletu)
- Połączyć wężyk elastyczny w oplocie z baterią (jeżeli nie jest zamontowany fabrycznie) a następnie zamontować baterię na umywalce, używając w tym celu zestawu montażowego. Przewody elektryczne poprowadzić pod umywalkę.
- Do przyłącza elastycznego ( wężyk w oplocie ze stali nierdzewnej ) przykręcić króciec wylotowy elektrozaworu. Bezwzględnie zachować kierunek przepływu wody oznaczony strzałką na korpusie elektrozaworu.
- Połączyć elektrozawór z zaworem odcinającym 1/2"x 3/8" na podejściu wody zimnej lub ciepłej zmieszanej (zalecane połączenie przyłączem elastycznym w oplocie metalowym).
- Przymocować uchwyt ścienny zasobnika baterii 1,5V do ściany pod umywalką
- Włożyć 4 szt. baterii alkalicznych 1,5 V do zasobnika z tworzywa sztucznego.
- Połączyć dłuższy czarny przewód elektryczny wychodzący z baterii z elektrozaworem zwracając uwagę na biegunowość przyłączy elektrycznych : czerwony konektor połączyć z dodatnim biegunem a czarny konektor z ujemnym biegunem elektrozaworu.
- Otworzyć dopływ wody do baterii w zaworze odcinającym kątowym. Sprawdzić szczelność połączeń.
- Usunąć poza obręb umywalki wszelkie obiekty mogące zakłócić prawidłowe dostrojenie się elektroniki do warunków pracy.
- Usunąć folię zabezpieczającą z czujnika na korpusie baterii ( jeżeli taka jest naklejona).
- Połączyć czarny przewód elektryczny wychodzący z baterii z zasobnikiem na baterie 4 x 1,5 V.
UWAGA !!! W trakcie tej operacji - po podłączeniu zasobnika z bateriami 1,5V i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie należy wchodzić ani wkładać rąk lub przedmiotów w zasięg czujnika. W tym czasie następuje automatyczna samoregulacja baterii. Wejście w tym czasie w strefę działania czujnika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.
URUCHAMIANIE BATERII.
Bateria otwiera wypływ wody samoczynnie po podstawieniu dłoni pod wylewkę. Wypływ wody trwa dopóki ręce pozostają w zasięgu czujnika przy czym w przypadku przekroczenia ustalonego czasu ciągłego wypływu wody, z przyczyn ochrony przed nadmiernym zużyciem wody i jako zabezpieczenie wandaloodporne, bateria wyłączy się samoczynnie. Aby uruchomić ponownie baterię należy usunąć dłonie z zasięgu czujnika i po chwili podstawić ponownie.
DANE TECHNICZNE :
Zasilanie – 4 szt. baterii alkalicznych LR6 lub baterie litowe. Z uwagi na parametry elektryczne używać tylko baterii znanych producentów, zalecane : WARTA , ENERGIZER, DURACELL. Uwaga : nie używać baterii typu "long life".
Ciśnienie robocze 0,3 – 6,0 bar.
Dopuszczalny zakres temperatury wody dopływającej do baterii : od + 5 do + 65°C.
Temperatura otoczenia : +1°C do +45°C
UWAGI MONTAŻOWE :
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
- Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o prześwicie oczka nie większym niż 0,1 mm.
UWAGI EKSPLOATACYJNE :
- Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
- W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką.
