Art. EU 2/AC

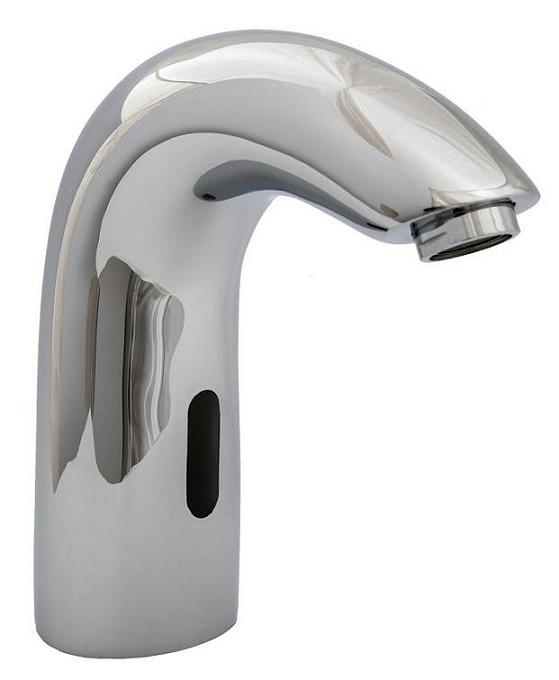

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEJ BATERII UMYWALKOWEJ ART. EU-2/AC

Na kompletną baterię składają się :

- bateria umywalkowa stojąca
- zestaw montażowy do zamocowania baterii na umywalce
- zasilacz - skrzynka z tworzywa sztucznego zawierająca zawór elektromagnetyczny i pojemnik na baterie
- baterie alkaliczne typ R6 1.5V – 4 sztuki
- mieszacz ręczny
- przyłącze elastyczne 1/2" x 1/2" – 1 sztuka

MONTAŻ BATERII :

Uwaga !  Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, gdyż refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane uruchomienie wypływu wody.

1. Wykonać podejścia wody zimnej i ciepłej pod umywalką i zakończyć je zaworami kątowymi z filtrem. Zawory pozostawić w pozycji zamkniętej. (zawory nie wchodzą w skład kompletu)
2. Połączyć przyłącze elastyczne 1/2" x 1/2" z króćcem baterii i zamontować na umywalce baterię używając w tym celu uszczelki gumowej, pierścienia mosiężnego oraz nakrętki dociskowej.
3. Zamontować baterie alkaliczne w gnieździe zasilacza.
4. Przykręcić mieszacz do króćca dopływowego zasilacza. Do króćców dopływowych mieszacza przykręcić wężyki elastyczne. (nie wchodzą w skład kompletu)
5. Przymocować do ściany pod umywalką zasilacz - TAK ABY KRÓCIEC WYPŁYWOWY WODY I  GNIAZDO ZASILANIA ELEKTRYCZNEGO SKIEROWANE BYŁY DO DOŁU !
6. Połączyć króciec wypływowy zasilacza z króćcem baterii za pomocą przyłącza elastycznego 1/2” x 1/2”.
7. Połączyć węże elastyczne mieszacza z zaworami kątowymi na podejściu wody zimnej i ciepłej.
8. Usunąć poza obręb umywalki wszelkie obiekty mogące zakłócić prawidłowe dostrojenie się elektroniki do warunków pracy.
9. Wsunąć wtyczkę przewodu elektrycznego zasilającego baterię w gniazdo konektorowe znajdujące się w obudowie zasilacza, usunąć czarną folię zabezpieczającą szybkę czujnika na korpusie baterii i odczekać  ok. 10 sekund – bateria samoczynnie ustali parametry funkcjonowania.
   UWAGA: W trakcie tej operacji nie należy wchodzić w zasięg czujnika, gdyż może to  spowodować nieprawidłowe funkcjonowanie baterii.
10. Otworzyć zawory kątowe na dopływie wody zimnej i ciepłej i wyregulować pokrętłem mieszacza temperaturę wody wypływającej z baterii stosownie do potrzeb.

URUCHAMIANIE BATERII.

Bateria otwiera wypływ wody samoczynnie po podstawieniu dłoni pod wylewkę. Wypływ wody trwa dopóki ręce pozostają w zasięgu czujnika. W przypadku przekroczenia ok.1 minuty ciągłego wypływu wody bateria wyłączy się samoczynnie. Aby uruchomić ponownie baterię należy usunąć dłonie z zasięgu czujnika na 2 sekundy i podstawić ponownie. Regulację temperatury wypływającej wody przeprowadza się pokrętłem mieszacza zamontowanym pod umywalką na zasilaczu baterii.

DANE TECHNICZNE :

Zasilanie – 1.5 V baterie alkaliczne LR6  – 4 szt.
Ciśnienie robocze 0,5 – 6,0 bar
Dopuszczalna temperatura wody dopływającej do baterii :  + 80°C
Temperatura otoczenia :   +1°C do +45°C

UWAGI MONTAŻOWE :

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
2. Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
3. Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o prześwicie oczka nie większym niż 0,1 mm.
4. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

UWAGI EKSPLOATACYJNE :

1. Nie myć baterii bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
2. W przypadku nieprawidłowego funkcjonowania baterii  należy przeczyścić  szybkę czujnika miękką szmatką. Jeśli to nie poskutkuje należy wymienić baterie alkaliczne LR6.
   W przypadku dalszego niepoprawnego działania baterii należy usterkę zgłosić dostawcy.
