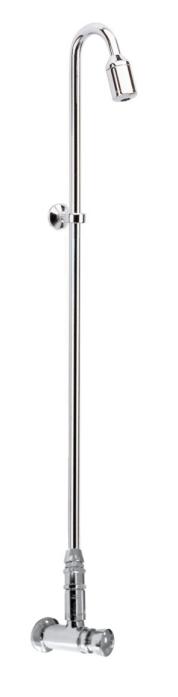

Art. H 701/TS, H 701/P/TS
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWYCH ŚCIENNYCH ART. H 701/TS i H 701/ P/TS
Baterie natryskowe art. H 701/TS i H 701/P/TS są urządzeniami samozamykającymi się, zasilanymi wodą zmieszaną, o czasie wypływu płynnie regulowanym w przedziale od 0 - 30 sekund, z zabezpieczeniem przed poparzeniem poprzez zastosowanie zaworu antypoparzeniowego odcinającego wypływ wody w przypadku przekroczenia jej temperatury powyżej 46°C.
H 701/P/TS
Baterie natryskowe art. H 701/TS i H 701/P/TS są urządzeniami samozamykającymi się, zasilanymi wodą zmieszaną, o czasie wypływu płynnie regulowanym w przedziale od 0 - 30 sekund, z zabezpieczeniem przed poparzeniem poprzez zastosowanie zaworu antypoparzeniowego odcinającego wypływ wody w przypadku przekroczenia jej temperatury powyżej 46°C.
W skład kompletu wchodzą:
- Zawór czasowy z głowicą samozamykającą i rozetą
- Zawór antypoparzeniowy
- Rura natryskowa z głowicą natryskową stałą (art. H 701/TS) lub z przegubem (art. H 701/P/TS)
- Wspornik z wkrętem z dwustronnym gwintem i kołkiem rozporowym Ø 8 mm do przymocowania rury natryskowej do ściany
- Nakrętka zaciskowa z mosiężnym pierścieniem, podkładką aluminiową i uszczelką stożkową, do połączenia rury natryskowej z korpusem baterii
- Klucz nimbusowy 2,0 mm
- Instrukcja
MONTAŻ BATERII CZASOWEJ :
- Wykonać podejście instalacyjne wody, mufowe 1/2”.
- Połączyć baterię z instalacją (po uprzednim założeniu rozety).
- Przykręcić do zaworu czasowego (i uszczelnić to połączenie) zawór antypoparzeniowy zwracając uwagę na wymagany kierunek przepływu wody wskazany na korpusie zaworu.
- Przygotować w ścianie otwór Ø 8 mm do zamocowania rury natryskowej ( otwór powinien być usytuowany w osi króćca wylotowego z baterii, ok. 60 cm nad wylotem ) i włożyć kołek rozporowy.
- Połączyć wkręt montażowy ze wspornikiem i wkręcić w ścianę.
- Wsunąć rurę natryskową w otwór wspornika i założyć na rurę kolejno: nakrętkę, pierścień mosiężny, podkładkę aluminiową i uszczelkę stożkową.
- Wsunąć końcówkę rury w króciec zaworu antypoparzeniowego i dokręcić nakrętkę do momentu gdy rura natryskowa przestanie się obracać w króćcu zaworu.
- Wyregulować czas wypływu wody za pomocą klucza imbusowego : poluzować kluczem imbusowym wkręt kontrujący na obrotowym pierścieniu głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z zaworu czasowego i wkręcając lub wykręcając pierścień głowicy czasowej ustawić żądany czas wypływu wody.
- Dokręcić kluczem imbusowym wkręt kontrujący w pierścieniu regulacji czasu.
UWAGA :
- Przed ostatecznym spasowaniem rury z baterią i wspornikiem nie dokręcać nakrętki zaciskowej kluczem. Zestaw zaciskowy służy do jednokrotnego użycia.
- Wszystkie prace montażowe wykonywać kluczami płaskimi dobrej jakości. Nie używać kluczy nastawnych
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy bezwzględnie zamontować skuteczny filtr mechaniczny siatkowy – wskazany o prześwicie oczka 0,1 mm.
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ustawiony wcześniej okres czasu.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i preparatów zawierających środki ścierające.
