Art. H 740, Art. H 740/D NAVI

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII NATRYSKOWEJ ŚCIENNEJ ART. H 740 i H 740/D NAVI

Bateria umywalkowa art. H 740 NAVI jest urządzeniem samozamykającym się o czasie wypływu regulowanym od 10 do ok. 30 sekund. Bateria może współpracować z dowolnym zestawem natryskowym o przyłączu ½”.

W skład kompletu wchodzą:

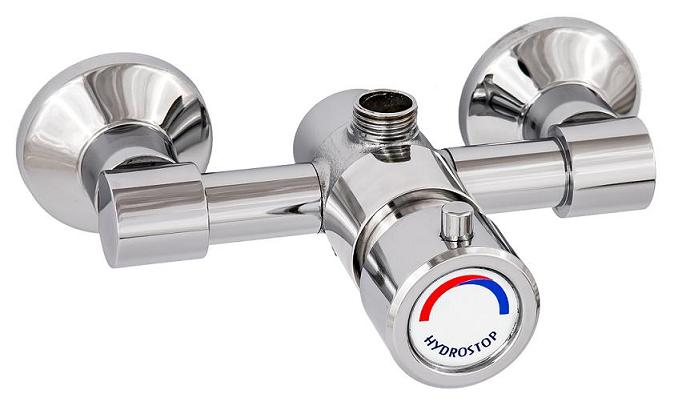

1. Korpus baterii z głowicą samozamykającą, i zaworami zwrotnymi zamontowanymi w króćcach dopływowych.
2. Dwa łączniki mimośrodowe z rozetami.
3. Klucze imbusowe : 1,5 mm i 2,0 mm.
4. Instrukcja montażu

MONTAŻ BATERII.

1. Wykonać podejścia wody zimnej i gorącej o średnicy ½” i rozstawie 150 mm.
2. Włożyć filtry siatkowe w nakrętki baterii o średnicy nominalnej ¾”.
3. Połączyć baterię z instalacją za pomocą łączników mimośrodowych
4. Podłączyć do baterii zestaw natryskowy ( brak w wyposażeniu baterii ).

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
4. Zastosowanie się do pkt. 1-3 jest niezbędne dla zachowania uprawnień gwarancyjnych.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu

i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.

Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła-przycisku głowicy czasowej baterii. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.

REGULACJA CZASU PRZEPŁYWU.

W celu zmiany / ustawienia czasu wypływu wody należy :

1. Kluczem imbusowym 2,0 mm włożonym w otwór w dolnej części pokrętła poluzować ( częściowo wykręcić ) wkręt mocujący to pokrętło do głowicy baterii.
2. Zdjąć pokrętło.
3. Kluczem imbusowym 1,5 mm wyregulować czas wypływu wody.- uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając trzpień regulacyjny przez otwór w czołowej części przycisku baterii, ustawić żądany czas wypływu wody.
4. Zamontować ponownie pokrętło zwracając uwagę aby wkręt mocujący trafił w otwór w bocznej części trzpienia przycisku.

KONSERWACJA :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
