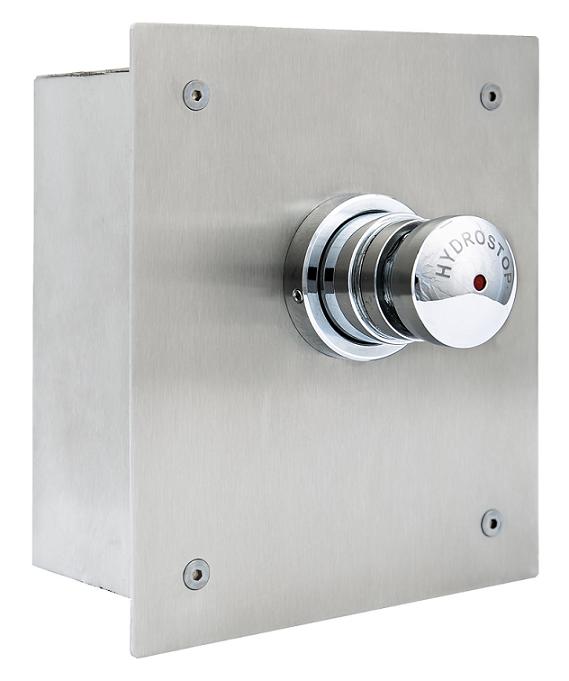

Art. HP 110

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ  PODTYNKOWEJ ART. HP-110

W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy
2. Dwa półśrubunki 1/2”
3. Zawór odcinający 1/2”w x 1/2"z
4. Uszczelka 3/4" z filtrem siatkowym ze stali nierdzewnej
5. Skrzynka montażowa ze stali nierdzewnej
6. Prostokątna płytka maskująca ze stali nierdzewnej
7. Chromowany mosiężny pierścień dociskowy
8. Klucz imbusowy 2,0 mm
9. Klucz imbusowy 2,5 mm
10. Instrukcja

MONTAŻ BATERII :

1. Przygotować w ścianie wnękę montażową.
2. Zdjąć płytkę maskującą z baterii - w tym celu należy:
   a/ poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień dociskowy osadzony na przycisku.
   Zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.
   b/ wykręcić kluczem imbusowym 2,5 mm wkręty mocujące płytkę maskującą do skrzynki montażowej i zdjąć płytkę.
3. Wykonać podejścia instalacyjne do baterii: zasilanie oraz odpływ wody zmieszanej do głowicy natryskowej - do góry, zgodnie z rozstawem króćców baterii. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
4. Połączyć baterię z instalacją wodociągową. Zachować kierunek przepływu wody przez zawór czasowy zgodnie ze strzałką wytłoczoną na korpusie. Wlot do baterii od strony zaworu odcinającego.
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Zapewnić dopływ wody do baterii i otworzyć zawór odcinający wewnątrz baterii.
7. Sprawdzić szczelność wszystkich połączeń baterii.
8. Założyć i przykręcić płytkę maskującą (od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia  przed przedostawaniem się wody pod płytkę).
9. Założyć pierścień dociskowy na przycisk, dosunąć go maksymalnie do płytki maskującej i dokręcić kluczem imbusowym 2 mm wkręty blokujące.
10. Po zamontowaniu baterii i podłączeniu do instalacji, dokonać regulacji czasu wypływu wody ( jeżeli istnieje taka konieczność).
    Regulacja czasu wypływu wody: poluzować kluczem imbusowym 2 mm wkręt kontrujący na obrotowym pierścieniu głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając pierścień głowicy czasowej, ustawić żądany czas wypływu wody. Zablokować wybrane położenie pierścienia regulacji czasu poprzez dokręcenie wkrętu kontrującego.

UWAGI:

1. Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne - zalecane o prześwicie oczka 0,1 mm.
2. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
3. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie zaworu w celu konserwacji.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.

KONSERWACJA  :

Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
