Art. HP 212

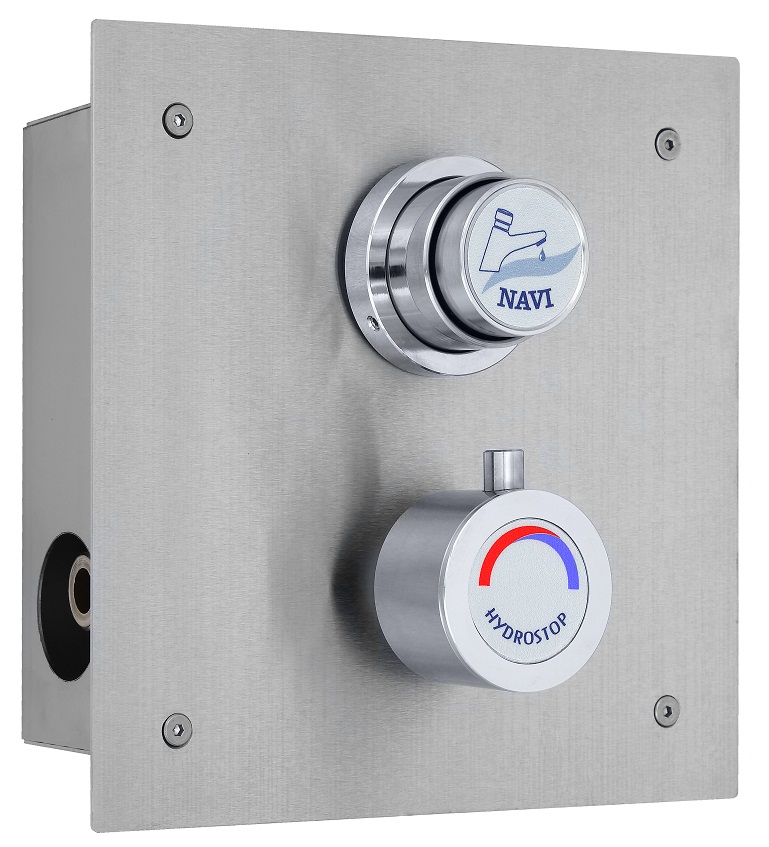

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ ART. HP 212 NAVI

W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy.
2. Zawór mieszający z półśrubunkami, zaworami zwrotnymi i filtrami siatkowymi.
3. Skrzynka montażowa ze stali nierdzewnej.
4. Płytka maskująca ze stali nierdzewnej.
5. Pokrętło chromowane
6. Klucz imbusowy 2 mm.
7. Klucz imbusowy 2,5 mm
8. Instrukcja.

MONTAŻ BATERII :

1. Przygotować w ścianie wnękę montażową.
2. Zdemontować płytkę maskującą baterii :

a/ zdemontować pokrętło mieszacza baterii. W tym celu należy poluzować kluczem imbusowym 2 mm wkręt mocujący w dolnej części pokrętła i zdjąć pokrętło z trzpienia zestawu mieszającego.

b/ poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym – dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części zaworu czasowego.

Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.

c/ odkręcić kluczem imbusowym 2,5 mm śruby mocujące rozetę do puszki podtynkowej.

d/ zdjąć płytkę maskującą.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej – z prawej strony, gorącej – z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej do głowicy natryskowej – do góry) zgodnie z rozstawem króćców baterii. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
4. Połączyć baterię z instalacją wodociągową
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Zapewnić dopływ wody zimnej i gorącej i sprawdzić szczelność wszystkich połączeń baterii.
7. Dokonać regulacji czasu wypływu wody ( jeżeli istnieje taka konieczność ).


   Odkręcić od głowicy tuleję nierdzewną. Na trzpieniu głowicy czasowej znajduje się mosiężna tulejka regulacyjna blokowana wkrętem imbusowym 2 mm. W celu wydłużenia czasu działania urządzenia należy tulejkę regulacyjną obracać w lewą stronę (natomiast w celu skrócenia – w prawą).

   Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając tulejkę regulacyjną, ustawić żądany czas wypływu wody.

   Zablokować wybrane położenie tulejki regulacji czasu poprzez dokręcenie kluczem imbusowym wkrętu kontrującego. Przykręcić nierdzewną tuleję zewnętrzną do korpusu zaworu czasowego.
8. Zamontować płytkę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
9. Założyć pierścień dociskowy na przycisku i dosunąć go maksymalnie do płytki maskującej. Dokręcić kluczem imbusowym 2 mm wkręty blokujące.
10. Zamontować pokrętło mieszacza zwracając uwagę na właściwe położenie pokrętła – trzpień pokrętła w górnym położeniu przy ustawieniu na środku zakresu obrotu mieszacza. Następnie kluczem imbusowym 2,0mm dokręcić wkręt mocujący pokrętła

UWAGI INSTALACYJNE :

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.

2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.

3. Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne – zalecane o prześwicie oczka 0,1 mm.

4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie zaworu w celu konserwacji.

5. Zastosowanie się do pkt. 1- 4 jest niezbędne dla zachowania uprawnień gwarancyjnych.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie uchwytu mieszacza

KONSERWACJA :

Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem.

Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
