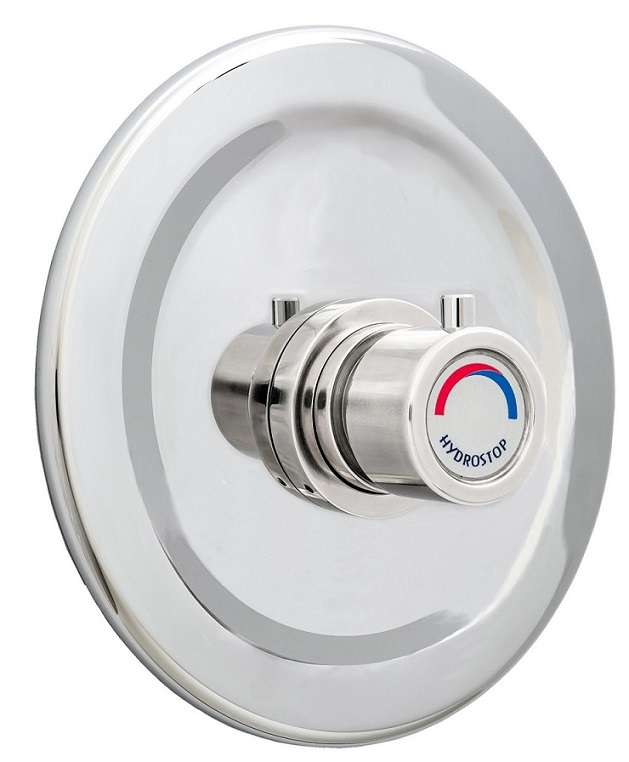

Art. HP 240 NAVI

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ ART. HP 240 NAVI

W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy .
2. Chromowana rozeta maskująca Ø 195 mm.
3. Zawory zwrotne wmontowane w króćcach dopływowych wody zimnej i gorącej.
4. Filtry siatkowe instalowane w półśrubunkach na dopływie wody zimnej i gorącej.
5. Klucze imbusowe : 1,5 mm i 2,0 mm.
6. Instrukcja.

MONTAŻ BATERII :

1. Przygotować w ścianie wnękę montażową o głębokości ok. 80 mm; wymiary poprzeczne wnęki należy dobrać tak, aby w trakcie eksploatacji możliwe było odkręcenie półśrubunków baterii w celu oczyszczenia filtrów na dopływie wody zimnej i gorącej oraz zasłonięcie jej płytką maskującą.
2. Zdjąć rozetę maskującą z baterii - w tym celu należy:

1. poluzować kluczem imbusowym 2,0 mm wkręt blokujący pokrętło baterii ( znajdujący się w dolnej części pokrętła ) i zdjąć pokrętło.
2. kluczem imbusowym 2,0 mm poluzować chromowany pierścień dociskowy rozety i zdjąć pierścień dociskowy. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.
3. zdjąć rozetę.

3. Wykonać do baterii (dopływ wody zimnej i gorącej oraz odpływ wody zmieszanej do głowicy natryskowej) zgodnie z rozstawem króćców baterii. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie rozety maskującej z licem ściany ( z uwzględnieniem wszystkich jej warstw – w tym glazury, jeśli taka jest przewidziana ).
4. Połączyć baterię z instalacją poprzez półśrubunki.
5. Otworzyć dopływ wody zimnej i gorącej do baterii i sprawdzić szczelność połączeń.
6. Zamontować rozetę i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany
7. Wyregulować ( jeżeli zachodzi taka potrzeba ) czas wypływu wody zgodnie z niżej podanymi wskazówkami.
8. Zamontować pokrętło regulacyjne.

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Na instalacjach zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o średnicy oczka 0,1 mm
2. Próby ciśnieniowe i szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było odkręcenie półśrubunków baterii w celu konserwacji filtrów siatkowych i zaworów zwrotnych.
5. Zastosowanie się do pkt. 1- 4 jest niezbędne dla zachowania uprawnień gwarancyjnych.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła baterii. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.

REGULACJA CZASU PRZEPŁYWU.

W celu zmiany / ustawienia czasu wypływu wody należy :

1. Kluczem imbusowym 2,0 mm włożonym w otwór w dolnej części pokrętła poluzować ( częściowo wykręcić ) wkręt mocujący to pokrętło do głowicy baterii.
2. Zdjąć pokrętło.
3. Kluczem imbusowym 1,5 mm wyregulować czas wypływu wody - uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając trzpień regulacyjny przez otwór w czołowej części przycisku baterii, ustawić żądany czas wypływu wody.
4. Zamontować ponownie pokrętło zwracając uwagę aby wkręt mocujący trafił w otwór w bocznej części trzpienia przycisku.

KONSERWACJA :

Powierzchnie chromowane czyścić wodą z mydłem.

Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
