Art. HP 921 NAVI

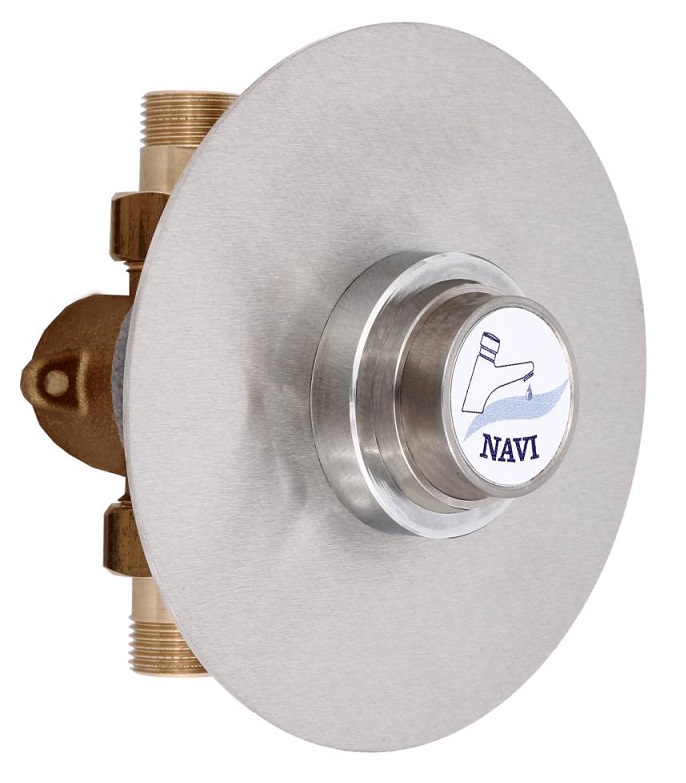

INSTRUKCJA MONTAŻU I EKSPLOATACJI PODTYNKOWEGO ZAWORU DO PISUARU HP 921 NAVI

W skład kompletu wchodzą:

1. Zawór czasowy podtynkowy z półśrubunkami
2. Stalowa nierdzewna rozeta maskująca  -  Ø 145 mm
3. Klucz imbusowy 2 mm
4. Instrukcja.

MONTAŻ ZAWORU :

1. Przygotować wnękę montażową w ścianie. Konstrukcja zaworu umożliwia regulację głębokości jego zamontowania w ścianie.
2. Zdjąć rozetę maskującą z zaworu. W tym celu należy poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień dociskowy osadzony na tulei i zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. Po zsunięciu pierścienia dociskowego zdjąć rozetę.
3. Odkręcić od korpusu zaworu czasowego nierdzewną tuleję zewnętrzną.
4. Wykonać podejścia instalacyjne do zaworu (zasilanie i odpływ do pisuaru).
5. Połączyć zawór z instalacją poprzez połączenia rozłączne (półśrubunki). Kierunek przepływu wody przez zawór czasowy musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
6. Uszczelnić i dokręcić starannie wszystkie połączenia.
7. Otworzyć dopływ wody do zaworu.
8. Sprawdzić szczelność wszystkich połączeń.
9. Dokonać regulacji czasu wypływu wody ( jeżeli istnieje taka konieczność ).
   Regulacja czasu wypływu wody : Na trzpieniu głowicy czasowej znajduje się tulejka regulacyjna blokowana wkrętem imbusowym 2 mm. W celu wydłużenia czasu działania urządzenia należy tulejkę regulacyjną obracać w lewą stronę (natomiast w celu skrócenia – w prawą).
   Uruchamiając kilkakrotnie wypływ wody z zaworu czasowego i wkręcając lub wykręcając tulejkę regulacyjną, ustawić żądany czas wypływu wody.
   Zablokować wybrane położenie tulejki regulacji czasu poprzez dokręcenie kluczem imbusowym wkrętu kontrującego.
10. Dokręcić nierdewną tuleję zewnętrzną do korpusu zaworu czasowego.
11. Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
12. Założyć pierścień dociskowy na nierdzewną zewnętrzną tuleję, dosunąć go maksymalnie do rozety maskującej i dokręcić kluczem imbusowym 2 mm wkręty blokujące.

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem zaworu instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworu.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie zaworu w celu konserwacji.

URUCHAMIANIE ZAWORU :

W celu uruchomienia urządzenia należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Zawór zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.

KONSERWACJA  :

Powierzchnie nierdzewne i chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
