Art. HP 925

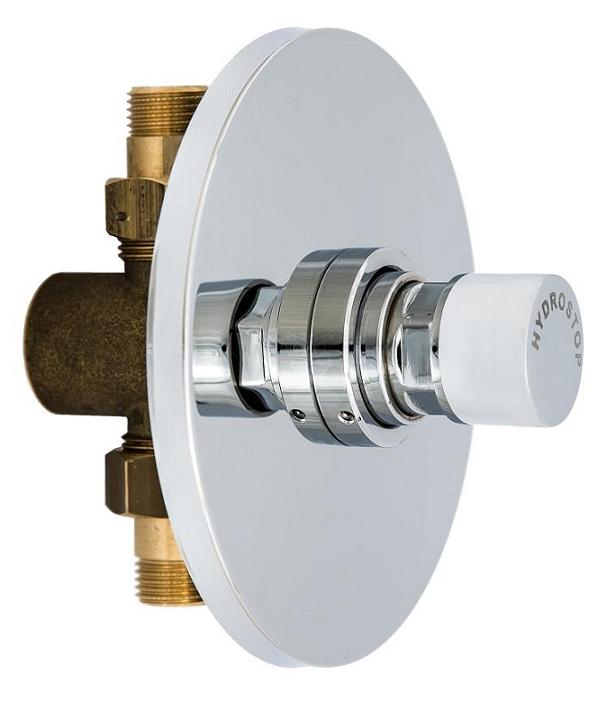

INSTRUKCJA MONTAŻU I EKSPLOATACJI PODTYNKOWEGO ZAWORU DO PISUARU - HP 925

W skład kompletu wchodzą:

1. Zawór czasowy podtynkowy z półśrubunkami
2. Mosiężna, chromowana rozeta maskująca  -  f 145 mm
3. Klucz imbusowy 2 mm
4. Instrukcja

MONTAŻ  BATERII :

1. Przygotować wnękę montażową w ścianie. Konstrukcja zaworu umożliwia regulację głębokości jego zamontowania w ścianie.
2. Zdjąć rozetę chromowaną z korpusu zaworu. W tym celu należy poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień dociskowy osadzony na przycisku i zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. Po zsunięciu pierścienia dociskowego zdjąć rozetę.
3. Wykonać podejścia instalacyjne do zaworu.
4. Połączyć zawór z instalacją poprzez połączenia rozłączne (półśrubunki).
   Kierunek przepływu wody przez zawór czasowy musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Otworzyć dopływ wody do zaworu.
7. Sprawdzić szczelność wszystkich połączeń.
8. Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
9. Założyć pierścień dociskowy na przycisk, dosunąć go maksymalnie do rozety maskującej i dokręcić kluczem imbusowym 2 mm wkręty blokujące.

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem zaworu instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworu.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie zaworu w celu konserwacji.

URUCHAMIANIE ZAWORU :

W celu uruchomienia zaworu należy nacisnąć jego przycisk - głowicę do oporu i zwolnić. Zawór zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
