Art. HPE 70B

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ  ART. HPE 70B

W skład kompletu wchodzą:

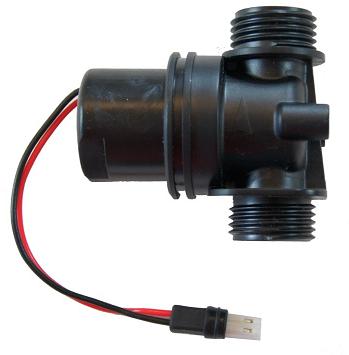

1. Elektrozawór 9V

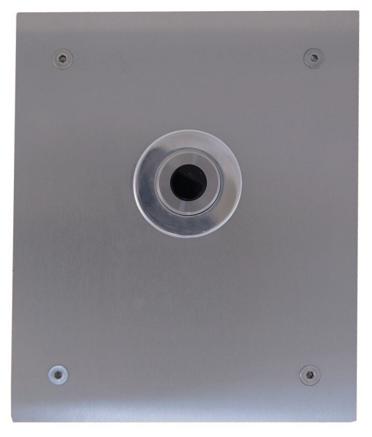

2. Rozeta maskująca ze stali nierdzewnej z czujnikiem fotokomórki
3. Zasobnik na baterię alkaliczną
4. Bateria alkaliczna 9V
5. Instrukcja

MONTAŻ  BATERII :

Konstrukcja baterii umożliwia montaż elektrozaworu zarówno w bezpośredniej bliskości rozety z czujnikiem fotokomórki uruchamiającym wypływ wody jak również nawet w znacznej odległości od tego czujnika.
W przypadku montażu elektrozaworu na instalacji bezpośrednio pod rozetą maskującą, montaż przeprowadzamy według poniższej instrukcji :

1. Przygotować w ścianie wnękę montażową o wielkości umożliwiającej zamontowanie elektrozaworu, jego ewentualny późniejszy demontaż do celów serwisowych a jednocześnie otwór dający się zamaskować rozetą po zakończeniu montażu.
2. Wykonać podejścia instalacyjne do elektrozaworu (zasilanie i odpływ do głowicy natryskowej).
3. Przy wyłączonym dopływie wody połączyć elektrozawór z instalacją poprzez połączenia rozłączne (półśrubunki).
   UWAGA : Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na jego korpusie.
4. Przymierzyć rozetę maskującą do ściany, natrasować miejsca pod kołki rozporowe i śruby montażowe rozety.
5. Wywiercić otwory w ścianie, osadzić kołki rozporowe.
6. Umieścić baterię alkaliczną w zasobniku.
7. Podłączyć przewód od czujnika fotokomórki do elektrozaworu i połączyć przewód od zasobnika baterii alkalicznej do czujnika fotokomórki.
8. Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
9. Otworzyć dopływ wody do baterii.
10. Bateria jest gotowa do użycia.

W przypadku montażu elektrozaworu na instalacji wodnej nie bezpośrednio pod rozetą lecz w znacznej odległości od rozety z czujnikiem fotokomórki, należy również postępować zgodnie z wytycznymi tej instrukcji. Należy też  liczyć się z koniecznością przedłużenia przez osoby uprawnione przewodów elektrycznych łączących elementy baterii. W takim przypadku niewielka wnęka montażowa pod rozetą służy tylko schowaniu przewodów elektrycznych i czujnika fotokomórki osadzonego w rozecie.

UWAGI:

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie elektrozaworu w celu konserwacji.
5. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

URUCHAMIANIE BATERII :

Bateria otwiera wypływ wody samoczynnie po chwilowym przyłożeniu dłoni w strefie działania czujnika ( zasięg działania czujnika : do 10 – 15 cm ). Wypływ wody trwa 30 sekund ( nastawa fabryczna ). Aby uruchomić ponownie baterię należy ponowić cykl. Chcąc przerwać wypływ wody w trakcie 30 sekundowego cyklu działania baterii, należy przyłożyć dłoń w strefę działania czujnika ( tak jak przy uruchomieniu baterii ) – zostanie automatycznie zamknięty wypływ wody.

KONSERWACJA  :

Nie myć baterii bezpośrednio wodą. Powierzchnie ze stali nierdzewnej, chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków  czyszczących.
W przypadku nieprawidłowego funkcjonowania baterii  należy przeczyścić  szybkę czujnika miękką szmatką.
