Art. HPE 75E

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ  HPE 75 E

W skład kompletu wchodzą:

1. Zawór elektromagnetyczny,
2. Zasilacz 230/9V,
3. Zawór mieszający,
4. Półśrubunki z zaworami zwrotnymi - 2 szt.

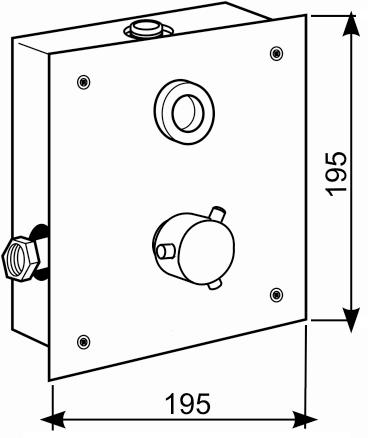

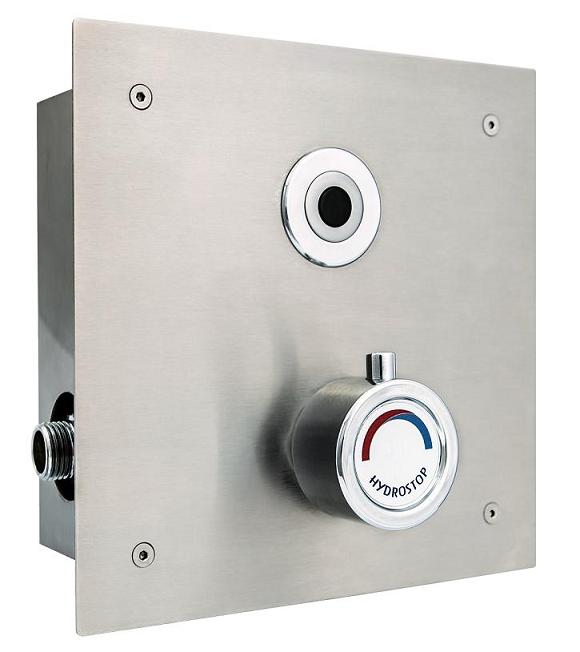

5. Rozeta ze stali nierdzewnej z wbudowanym czujnikiem fotokomórki,
6. Nierdzewna puszka montażowa,
7. Chromowane pokrętło mieszacza,
8. Klucz imbusowy 2,5 mm.
9. Klucz nimbusowy 2,0 mm
10. Instrukcja.

MONTAŻ BATERII :

Uwaga !  Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, również niewskazane jest montowanie naprzeciwko powierzchni lustrzanych. Refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane  i niekontrolowane uruchomienie wypływu wody. Zaleca się zachować odległość ok. 1,5 m baterii od ściany przeciwległej i bocznych.

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie urządzenia w celu konserwacji.
5. Zastosowanie się do pkt. 1- 4 jest niezbędne dla zachowania uprawnień gwarancyjnych.
6. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

1. Przygotować wnękę montażową w ścianie o wielkości umożliwiającej zamontowanie puszki montażowej a jednocześnie dającą się zamaskować rozetą po zakończeniu montażu.
2. Zdemontować z baterii rozetę ze stali nierdzewnej według poniższej instrukcji:

1. zdemontować pokrętło mieszacza baterii. W tym celu należy poluzować kluczem imbusowym 2 mm wkręt mocujący w dolnej części pokrętła i zdjąć pokrętło z trzpienia zestawu mieszającego.
2. kluczem imbusowym 2,5 mm wykręcić śruby mocujące rozetę do puszki montażowej.
3. rozłączyć połączenia elektryczne z czujnikiem fotokomórki osadzonym w rozecie
4. zdjąć rozetę.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej – z prawej strony, gorącej – z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej od elektrozaworu do głowicy natryskowej – do góry).
4. Połączyć baterię z instalacją poprzez połączenia rozłączne (półśrubunki). Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Otworzyć dopływ wody zimnej i gorącej do baterii.
7. Sprawdzić szczelność wszystkich połączeń baterii.
8. Doprowadzić podtynkowo w ścianie przewód od zasilacza do miejsca montażu rozety maskującej z czujnikiem fotokomórki.
9. Odciąć dopływ wody do baterii.
10. Podłączyć przewód od czujnika fotokomórki do elektrozaworu i przy odłączonym od sieci zasilaczu 230/9V połączyć przewód od zasilacza do czujnika fotokomórki.
11. Zamontować rozetę i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
12. Zamontować pokrętło mieszacza zwracając uwagę na właściwe położenie pokrętła – trzpień pokrętła w górnym położeniu przy ustawieniu na środku zakresu obrotu mieszacza. Następnie kluczem imbusowym 2,0mm dokręcić wkręt mocujący pokrętła
13. Otworzyć dopływ wody zimnej i gorącej do baterii.
14. Włączyć zasilacz 230/9V do sieci elektrycznej.  Odczekać ok. 15 sekund. W tym czasie bateria samoczynnie ustala parametry pracy.

UWAGA !!!  W trakcie tej operacji - po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie należy wchodzić w zasięg czujnika. W tym czasie następuje automatyczna samoregulacja baterii. Wejście w tym czasie w strefę działania czujnika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie

URUCHAMIANIE BATERII :

Bateria otwiera wypływ wody samoczynnie po chwilowym przyłożeniu dłoni w strefie działania czujnika ( zasięg działania czujnika : do 10 – 15 cm ). Wypływ wody trwa 30 sekund ( nastawa fabryczna ). Aby uruchomić ponownie baterię należy ponowić cykl. Chcąc przerwać wypływ wody w trakcie 30 sekundowego cyklu działania baterii, należy przyłożyć dłoń w strefę działania czujnika ( tak jak przy uruchomieniu baterii ) – zostanie automatycznie zamknięty wypływ wody.

Pokrętłem regulacji temperatury mieszacza ustawić dogodną temperaturę wypływającej wody.

KONSERWACJA  :

Nie myć baterii bezpośrednio wodą. Powierzchnie ze stali nierdzewnej, chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków  czyszczących.
W przypadku nieprawidłowego funkcjonowania baterii  należy przeczyścić  szybkę czujnika miękką szmatką.
