Art. HPE 901B

INSTRUKCJA MONTAŻU I EKSPLOATACJI ZAWORU PODTYNKOWEGO DO PISUARU HPE 901B

W skład kompletu wchodzą:

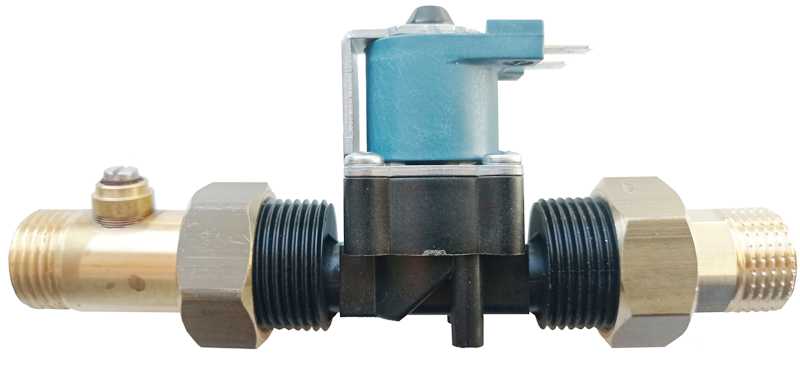

1. Elektrozawór 9V

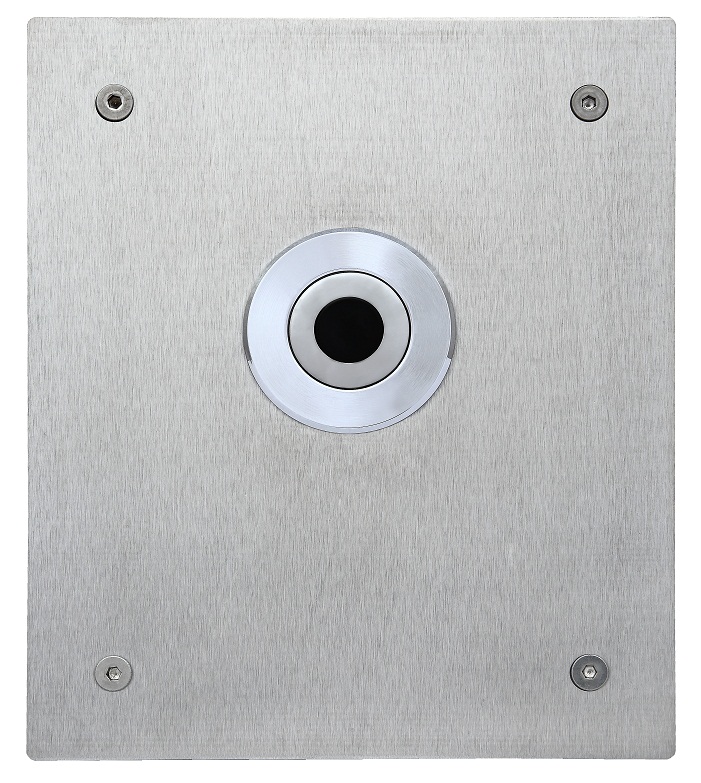

2. Rozeta maskująca ze stali nierdzewnej z czujnikiem fotokomórki
3. Zasobnik z baterią 9V
4. Instrukcja.

MONTAŻ BATERII :

Konstrukcja urządzenia umożliwia montaż elektrozaworu zarówno w bezpośredniej bliskości rozety z czujnikiem fotokomórki uruchamiającym wypływ wody jak również nawet w znacznej odległości od tego czujnika.

W przypadku montażu elektrozaworu na instalacji bezpośrednio pod rozetą maskującą, montaż przeprowadzamy według poniższej instrukcji :

1. Przygotować w ścianie wnękę montażową o wielkości umożliwiającej zamontowanie elektrozaworu, jego ewentualny późniejszy demontaż do celów serwisowych a jednocześnie otwór dający się zamaskować rozetą po zakończeniu montażu.
2. Wykonać podejścia instalacyjne do elektrozaworu (zasilanie i odpływ do pisuaru).
3. Przy wyłączonym dopływie wody połączyć elektrozawór z instalacją poprzez połączenia rozłączne (półśrubunki).

UWAGA : Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na jego korpusie.

4. Przymierzyć rozetę maskującą do ściany, natrasować miejsca pod kołki rozporowe i śruby montażowe rozety.
5. Wywiercić otwory w ścianie, osadzić kołki rozporowe.
6. Podłączyć przewód od czujnika fotokomórki do elektrozaworu i połączyć przewód od zasobnika z baterią 9V do czujnika fotokomórki.
7. Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
8. Otworzyć dopływ wody do urządzenia.
9. Urządzenie jest gotowe do użycia.

W przypadku montażu elektrozaworu na instalacji wodnej nie bezpośrednio pod rozetą lecz w znacznej odległości od rozety z czujnikiem fotokomórki, należy również postępować zgodnie z wytycznymi tej instrukcji. Należy też liczyć się z koniecznością przedłużenia przez osoby uprawnione przewodów elektrycznych łączących elementy zaworu. W takim przypadku niewielka wnęka montażowa pod rozetą służy tylko schowaniu przewodów elektrycznych, czujnika fotokomórki i zasobnika z baterią.

UWAGI:

1. Przed zamontowaniem urządzenia instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem urządzenia.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie elektrozaworu w celu konserwacji.
5. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

URUCHAMIANIE URZĄDZENIA :

Zawór samoczynnie uruchamia wypływ wody przez ok. 6 sekund po odejściu użytkownika od pisuaru.

Ten sam cykl pracy zostanie powtórzony jeśli kolejny użytkownik pojawi się w zasięgu czujnika.

KONSERWACJA :

Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem.

Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
