Art. HPT 105E

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ HPT 105E


W skład kompletu wchodzą :

1. Elektrozawór 9V
2. Rozeta maskująca ze stali nierdzewnej z włącznikiem piezoelektrycznym
3. Zasilacz 230/9V
4. Instrukcja

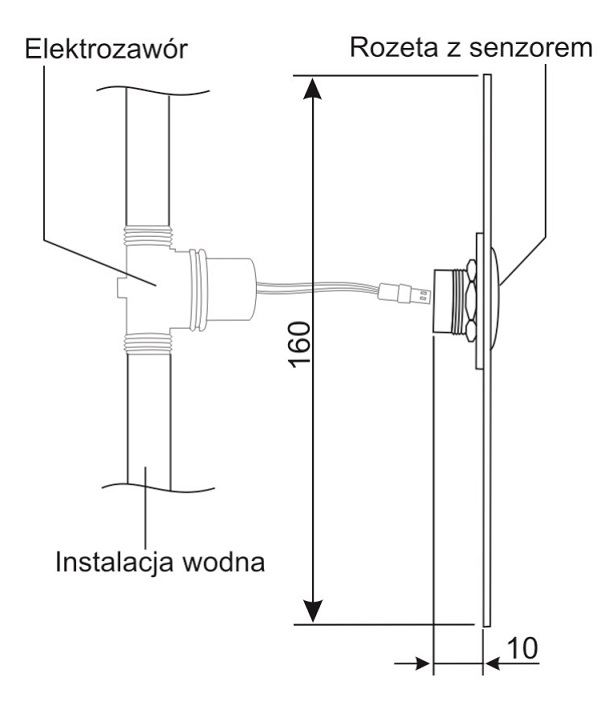

MONTAŻ  BATERII :

1. Przygotować w ścianie wnękę montażową o wielkości umożliwiającej zamontowanie elektrozaworu, jego ewentualny późniejszy demontaż do celów serwisowych a jednocześnie otwór dający się zamaskować rozetą po zakończeniu montażu.
2. Wykonać podejścia instalacyjne do elektrozaworu (zasilanie i odpływ do głowicy natryskowej).
3. Przy wyłączonym dopływie wody połączyć elektrozawór z instalacją poprzez połączenia rozłączne (półśrubunki).

   UWAGA : Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na jego korpusie.

4. Doprowadzić podtynkowo w ścianie przewód od zasilacza do miejsca montażu rozety maskującej z włącznikiem piezoelektrycznym.
5. Przymierzyć rozetę maskującą do ściany, natrasować miejsca pod kołki rozporowe i śruby montażowe rozety.
6. Wywiercić otwory w ścianie, osadzić kołki rozporowe.
7. Podłączyć przewód od włącznika piezoelektrycznego do elektrozaworu i połączyć przewód od zasilacza do włącznika piezoelektrycznego.
8. Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
9. Otworzyć dopływ wody do baterii.
10. Podłączyć zasilacz 230/9V do sieci elektrycznej.

UWAGA !!!  Po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie dotykać włącznika wypływu wody (switcha piezoelektrycznego) przez ok. 15 sekund. W tym czasie następuje automatyczna samoregulacja baterii. Dotknięcie włącznika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.

11. Bateria jest gotowa do użycia.

W przypadku montażu elektrozaworu na instalacji wodnej nie bezpośrednio pod rozetą lecz w znacznej odległości od rozety z włącznikiem piezoelektrycznym, należy również postępować zgodnie z wytycznymi tej instrukcji. Należy też  liczyć się z koniecznością przedłużenia przez osoby uprawnione przewodów elektrycznych łączących elementy baterii. W takim przypadku niewielka wnęka montażowa pod rozetą służy tylko schowaniu przewodów elektrycznych i włącznika piezoelektrycznego.

UWAGI:

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie elektrozaworu w celu konserwacji.
5. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy dotknąć włącznika piezoelektrycznego na rozecie. Wypływ wody ustanie po ustalonym czasie działania jednego cyklu. Można również wyłączyć wypływ wody przed zakończeniem cyklu dotykając ponownie włącznika podczas wypływu wody.
Kolejne uruchomienie wypływu wody wymaga ponownego dotknięcia włącznika.

KONSERWACJA  :

Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem.

Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
