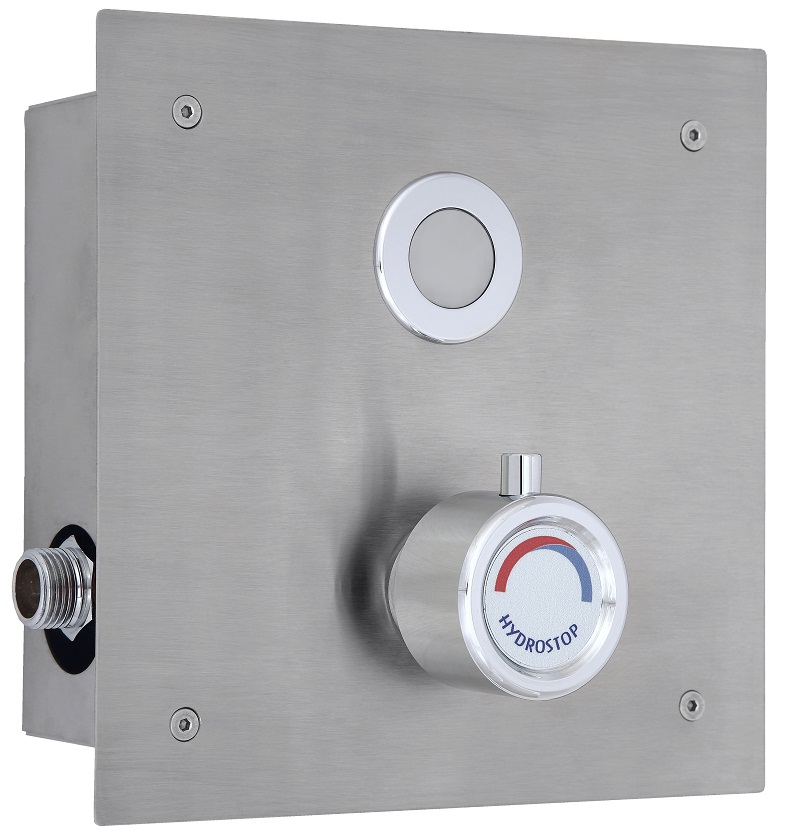

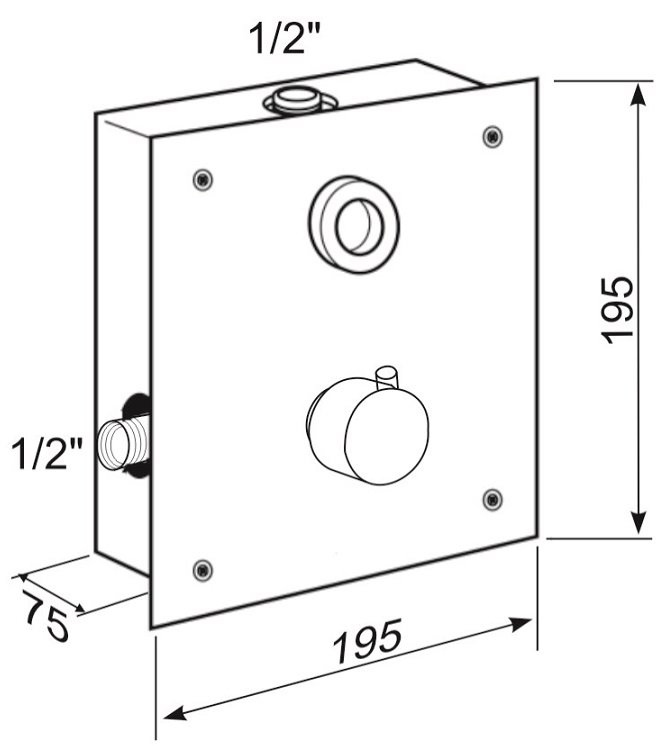

Art. HPT 205B

INSTRUKCJA MONTAŻU I EKSPLOATACJI  BATERII NATRYSKOWEJ PODTYNKOWEJ  HPT 205B

W skład kompletu wchodzą:

1. Switch piezoelektryczny,
2. Zawór elektromagnetyczny,
3. Zasobnik na baterię alkaliczną oraz bateria alkaliczna 9V.
4. Zawór mieszający,
5. Półśrubunki z zaworami zwrotnymi – 2 szt.
6. Rozeta ze stali nierdzewnej,
7. Nierdzewna puszka montażowa,
8. Pokrętło chromowane,
9. Klucze imbusowe :  2,0mm i 2,5 mm.
10. Instrukcja.

MONTAŻ BATERII :

1. Przygotować wnękę montażową w ścianie o wielkości umożliwiającej zamontowanie puszki montażowej a jednocześnie dającą się zamaskować rozetą po zakończeniu montażu.
2. Zdemontować z baterii rozetę ze stali nierdzewnej według poniższej instrukcji:

1. zdemontować pokrętło mieszacza baterii. W tym celu należy kluczem imbusowym  2 mm poluzować wkręt kontrujący umieszczony w dolnej części pokrętła (mocujący pokrętło na trzpieniu mieszacza baterii).
2. kluczem imbusowym 2,5 mm wykręcić śruby mocujące rozetę do puszki montażowej.
3. rozłączyć połączenia elektryczne ze switchem piezoelektrycznym osadzonym w rozecie
4. zdjąć rozetę.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej - z prawej strony, gorącej - z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej od elektrozaworu do głowicy natryskowej - do góry).
4. Połączyć baterię z instalacją poprzez połączenia rozłączne (półśrubunki). Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Otworzyć dopływ wody zimnej i gorącej do baterii.
7. Sprawdzić szczelność wszystkich połączeń baterii.
8. Odciąć dopływ wody do baterii.
9. Podłączyć przewód od switcha piezoelektrycznego do elektrozaworu i połączyć przewód od zasobnika baterii alkalicznej do switcha piezoelektrycznego. Osadzić baterię alkaliczną w zasobniku.

UWAGA !!!  Po osadzeniu baterii i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie dotykać włącznika wypływu wody ( switcha piezoelektrycznego ) przez ok. 15 sekund. W tym czasie następuje automatyczna samoregulacja baterii. Dotknięcie włącznika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.

10. Otworzyć dopływ wody zimnej i gorącej do baterii.
11. Zamontować rozetę i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
12. Zamontować pokrętło mieszacza zwracając uwagę na właściwe położenie pokrętła – trzpień pokrętła w górnym położeniu przy ustawieniu na środku zakresu obrotu mieszacza. Następnie kluczem imbusowym 2,0mm dokręcić wkręt mocujący pokrętła

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie urządzenia w celu konserwacji.
5. Zastosowanie się do pkt. 1- 4 jest niezbędne dla zachowania uprawnień gwarancyjnych.
6. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy dotknąć włącznika piezoelektrycznego na rozecie. Wypływ wody ustanie po ustalonym czasie działania jednego cyklu. Można również wyłączyć wypływ wody przed zakończeniem cyklu dotykając ponownie włącznika podczas wypływu wody.

Kolejne uruchomienie wypływu wody wymaga ponownego dotknięcia włącznika.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
