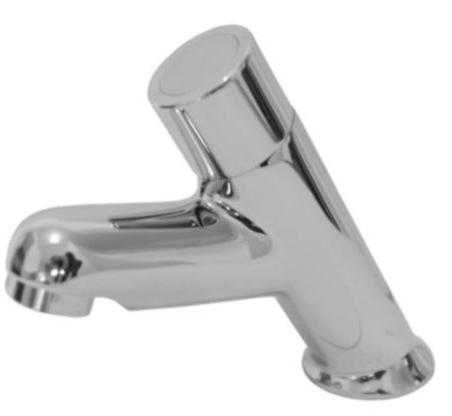

Art. HUT 2E
INSTRUKCJA MONTAŻU I OBSŁUGI DOTYKOWEJ BATERII ELEKTRONICZNEJ UMYWALKOWEJ ART. HUT- 2E
Na kompletną baterię składają się :
- bateria umywalkowa stojąca
- zasilacz 230/9V
- zawór elektromagnetyczny
- przyłącze elastyczne -1 szt.
MONTAŻ BATERII :
- Wykonać podejście wody zimnej lub ciepłej zmieszanej pod umywalką i zakończyć je zaworem kątowym 1/2” x 3/8” z filtrem (brak w zestawie). Zawór pozostawić w pozycji zamkniętej.
- Zamontować na umywalce baterię.
- Do wężyka elastycznego dokręcić zawór elektromagnetyczny zwracając uwagę aby zachować kierunek przepływu wody wskazany na korpusie elektrozaworu.
- Zamontować zasilacz. Jeżeli zasilacz montujemy bezpośrednio przy umywalce to zwrócić uwagę na właściwe zabezpieczenie przeciwporażeniowe – wykonać prace instalacyjne przez osobę uprawnioną zgodnie z przepisami i normami w zakresie ochrony przeciwporażeniowej w instalacjach elektrycznych.
- Połączyć króciec wlotowy elektrozaworu z zaworem kątowym 1/2” x 3/8” przyłączem elastycznym (brak w zestawie).
- Połączyć przewodem baterię z elektrozaworem.
- Połączyć przewodem baterię z zasilaczem.
UWAGA !!! Po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie dotykać włącznika wypływu wody (switcha piezoelektrycznego) przez ok. 15 sekund. W tym czasie następuje automatyczna samoregulacja baterii. Dotknięcie włącznika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.
- Otworzyć zawór kątowy na dopływie wody zimnej lub ciepłej zmieszanej.
- Bateria jest gotowa do użycia
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
- Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o średnicy oczka 0,1 mm.
- Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
URUCHAMIANIE BATERII.
Bateria otwiera samoczynnie wypływ wody po dotknięciu jej główki. Wypływ wody trwa przez ustalony czas – fabrycznie ustalony na 8 sekund ( w ramach serwisu może być regulowany w zakresie od 1 do 60 sekund ). Ponowne dotknięcie główki baterii podczas trwania wypływu wody powoduje wcześniejsze zamknięcie wypływu wody. Powtórzenie cyklu wypływu wody wymaga ponownego dotknięcia główki baterii.
DANE TECHNICZNE :
Zasilanie - zasilacz 9 V
Ciśnienie robocze 0,5 - 6,0 bar
Dopuszczalna temperatura wody dopływającej do baterii : + 70°C
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
