Art. P-109/TS
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ ŚCIENNEJ ART. P – 109/TS

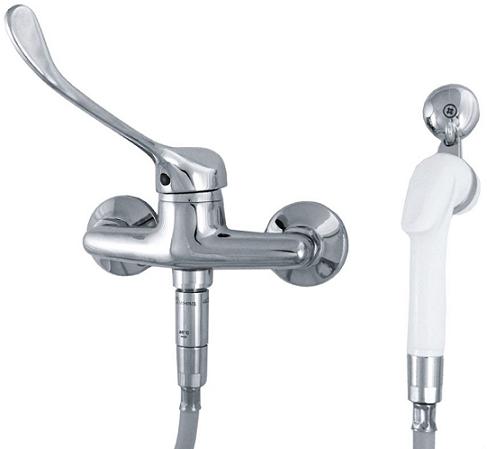

W skład kompletu wchodzą:
- Bateria natryskowa ścienna z zaworem antypoparzeniowym
- Dwa komplety mimośrodów przyłączeniowych z rozetą
- Wąż natryskowy zbrojony 200 cm
- Rączka natryskowa z wyłącznikiem
- Uchwyt natryskowy ścienny
- Instrukcja
MONTAŻ BATERII :
- Przygotować dwa standardowe ścienne podejścia instalacyjne 1/2” wody zimnej i gorącej do baterii.
- Wkręcić w przygotowane podejścia mimośrody przyłączeniowe z uszczelnieniem w taki sposób aby uzyskać rozstaw obu mimośrodów odpowiadający rozstawowi króćców przyłączeniowych baterii ściennej.
- Nakręcić na przygotowane mimośrody chromowane rozety.
- Połączyć baterię z mimośrodami uszczelniając te połączenia ( uszczelki gumowe lub fibrowe 3/4” )
- Zainstalować na ścianie uchwyt natryskowy
- Podłączyć wąż natryskowy do baterii i rączki natryskowej
- Zawiesić rączkę natryskową na uchwycie ściennym
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę zaleca się zamontowanie filtrów mechanicznych siatkowych.
URUCHAMIANIE BATERII :
Regulacja wypływu wody i jej temperatury następuje poprzez zmianę położenia uchwytu baterii tylko w płaszczyźnie poziomej. W skrajnym prawym położeniu bateria jest zamknięta. Przesuwanie uchwytu stopniowo w lewo powoduje wypływ zimnej, a dalsze przesuwanie w lewo stopniowo zwiększa temperaturę wody. W skrajnym lewym położeniu uchwytu, następuje wypływ wody gorącej. Takie funkcjonowanie baterii znacznie zmniejsza ryzyko poparzenia użytkownika, a także ułatwia manipulowanie wypływem wody i jej temperaturą osobom profesjonalnie zobligowanym do obsługi baterii bez udziału rąk i osobom niepełnosprawnym (obsługa łokciem lub przedramieniem).
Zawór antypoparzeniowy baterii odcina wypływ wody w przypadku przekroczenia temperatury 46º C.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
