Art. R 00730

INSTRUKCJA MONTAŻU ZAWORU SPŁUKUJĄCEGO DO PISUARU R 00730

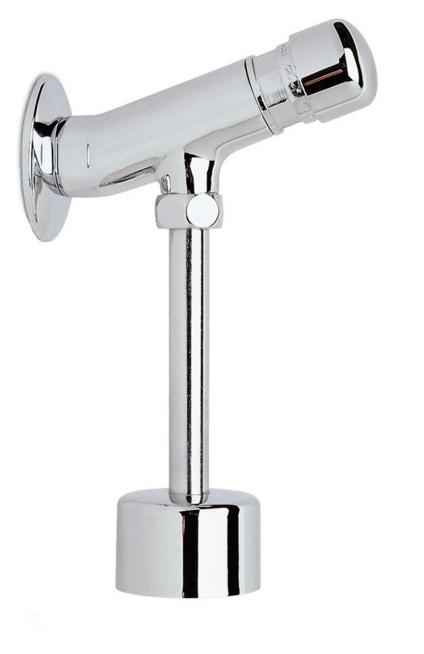

Zawór do pisuaru typu R 00730 jest zaworem samozamykającym się, o działaniu czasowym, przeznaczonym do montażu natynkowego w pisuarach ceramicznych z otworem wlotowym umiejscowionym w górnej ich części (nie pod tynkiem).

W skład kompletu wchodzą:

1. Zawór czasowy z głowicą samozamykającą i rozetą
2. Rurka przyłączeniowa z rozetą
3. Instrukcja

MONTAŻ ZAWORU CZASOWEGO :

1. Przygotować ścienne mufowe podejście 1/2” wody zimnej.
2. Zamontować pisuar ceramiczny.
3. Nałożyć rozetę zaworu na króciec wlotowy zaworu.
4. Wkręcić króciec przyłączeniowy zaworu do przygotowanej instalacji wodnej uszczelniając połączenie (np. taśmą teflonową) i ustalając końcowe położenie zaworu w ten sposób aby króciec wylotowy skierowany był pionowo w dół (w stronę pisuaru ceramicznego).
5. Na dolną końcówkę rurki przyłączeniowej nałożyć rozetę maskującą a następnie włożyć dolną końcówkę do otworu wlotowego w ceramice, natomiast górną część posiadającą nakrętkę przykręcić do króćca wylotowego zaworu pisuarowego w sposób zapewniający szczelność uzyskanego połączenia.
6. Połączenie rurki przyłączeniowej z ceramiką pisuaru uszczelnić poprzez zastosowanie specjalnie do tego celu przeznaczonej, powszechnie stosowanej uszczelki 30/12 mm, lub uszczelnić silikonem sanitarnym.
7. Dosunąć rozetę maskującą rurki do pisuaru.

UWAGI:

1. Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.

URUCHAMIANIE ZAWORU CZASOWEGO :

Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej zaworu.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ok. 5 sekund.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
