Art. R 00748

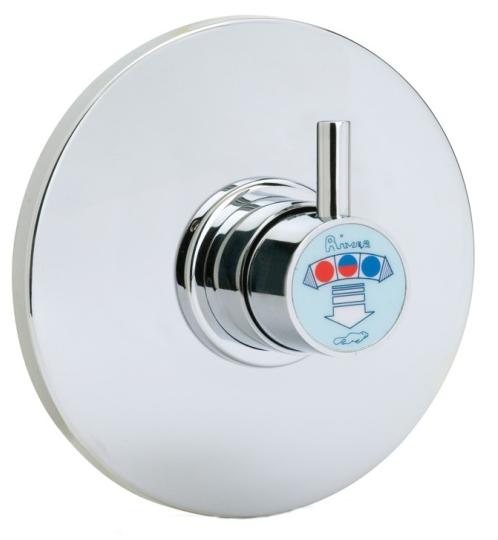

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ ART. R 00748


W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy

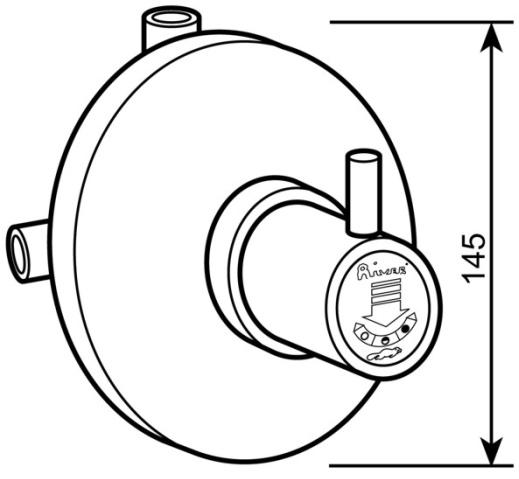

2. Rozeta maskująca  f 145  mm.
3. Zawory zwrotne wmontowane w króćcach dopływowych wody zimnej i gorącej
4. Filtry siatkowe wmontowane w dwuzłączkach na dopływie wody zimnej i gorącej
5. Styropianowa osłona dystansowa będąca jednocześnie izolacją termiczną
6. Instrukcja

MONTAŻ BATERII :

1. Przygotować w ścianie wnękę montażową o głębokości ok. 70 mm; wymiary poprzeczne wnęki należy dobrać tak, aby w trakcie eksploatacji możliwe było odkręcenie dwuzłączek baterii  w celu oczyszczenia filtrów na dopływie wody zimnej i gorącej oraz zasłonięcie jej płytką maskującą.
2. Zdjąć rozetę maskującą z baterii - w tym celu należy:

• poluzować kluczem imbusowym 3 mm wkręt blokujący pokrętło baterii znajdujący się w bocznej ściance pokrętła;
• zdjąć pokrętło z trzpienia;
• kluczem imbusowym 2,5 mm poluzować chromowany pierścień dociskowy rozety , zdjąć pierścień wraz z rozetą i zdjąć styropianową osłonę dystansową.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej i gorącej oraz odpływ wody zmieszanej do głowicy natryskowej) zgodnie z rozstawem króćców baterii. Przewody w ścianie należy prowadzić na takiej głębokości aby powierzchnia czołowa styropianowej osłony dystansowej, założonej na zawór mieszający, wystawała na grubość rozety  maskującej poza lico ściany (z uwzględnieniem wszystkich jej warstw - w tym glazury, jeśli taka jest przewidziana).
4. Połączyć baterię z instalacją poprzez dwuzłączki.
5. Zmontować baterię w odwrotnej kolejności niż w punkcie 2.

Uwaga !!! : Montaż pokrętła wykonywać przy odciętym dopływie wody. Aby właściwie zamontować pokrętło należy mocno docisnąć je do trzpienia baterii i dopiero wówczas wkręcić imbusowy wkręt blokujący.

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Na instalacjach zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o średnicy oczka 0,1 mm oraz zawory odcinające umożliwiające zamknięcie dopływu wody do baterii.
2. Próby ciśnieniowe i szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było odkręcenie dwuzłączek baterii w celu konserwacji filtrów siatkowych i zaworów zwrotnych.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła baterii. Położenia skrajne pokrętła  powodują wypływ wody zimnej lub gorącej. położenia pośrednie umożliwiają  dostosowanie temperatury wody do potrzeb użytkownika.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
