Art. R 29003

INSTRUKCJA  MONTAŻU NATRYSKU AWARYJNEGO R 29003

Natrysk awaryjny  art. R 29003 jest urządzeniem mającym zapewnić bezpieczeństwo osobom pracującym lub przebywającym w strefie zagrożenia oddziaływaniem szkodliwych i agresywnych substancji chemicznych,  przede wszystkim żrących, poprzez umożliwienie szybkiego spłukania całego ciała  i zneutralizowanie, lub przynajmniej ograniczenie, niebezpiecznych skutków zaistniałych wypadków.

W skład kompletu wchodzą:

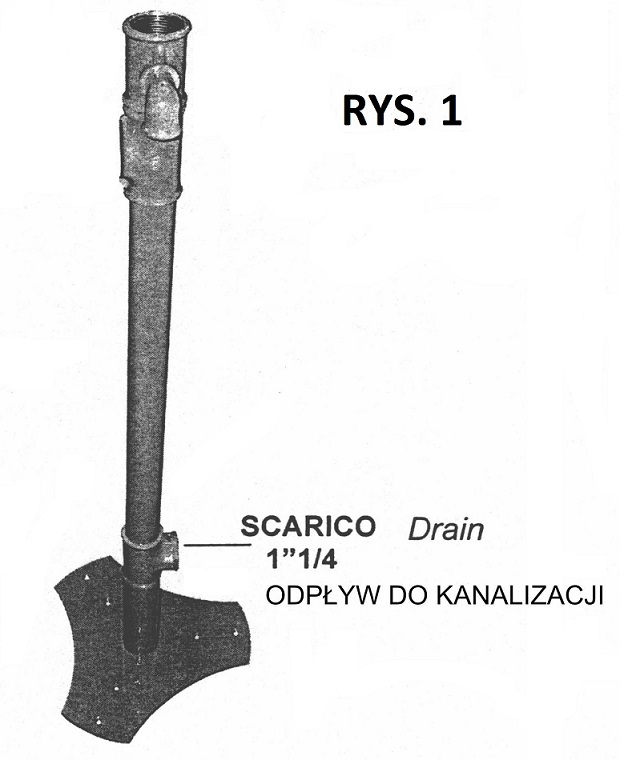

1. Podstawa wraz z rurą dopływową (rys. 1).

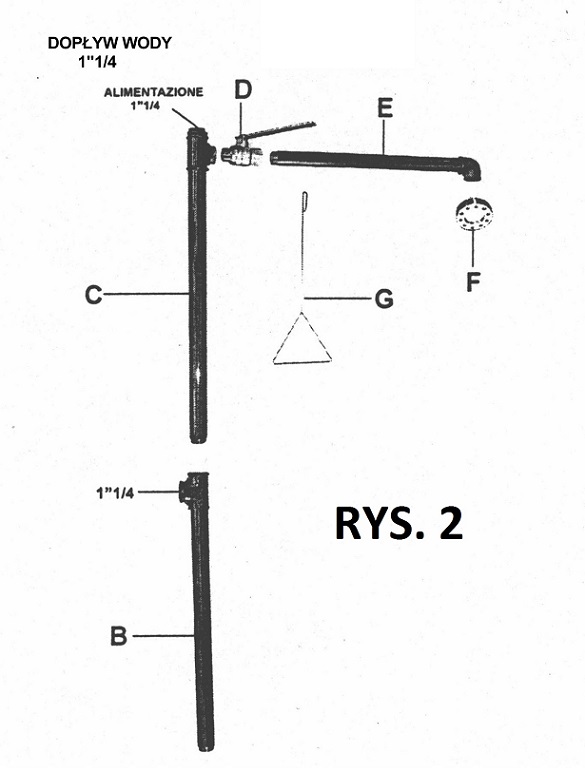

2. Rura „B” i „C” (rys. 2).
3. Ramię natrysku „E” (rys. 2).
4. Mosiężna chromowana głowica natryskowa „F” (rys. 2).
5. Zawór z dźwignią „D” (rys. 2).
6. Ciągadło zaworu „G” (rys. 2).

(kliknij rysunek, aby go powiększyć)

MONTAŻ URZĄDZENIA :

1. Przymocować podstawę natrysku do podłoża.
2. Połączyć rurę  „B” z podstawą i rurę „C” z rurą „B”.
3. Połączyć zawór „D” z rurą „C”  tak by trzpień zaworu znajdował się w poziomie.
4. Przykręcić głowicę „F” do ramienia natrysku „E” i połączyć ramię z  zaworem „D”.
5. Zamocować ciągadło „G” na dźwigni zaworu.
6. Połączyć urządzenie z instalacją wodociągową.
7. Urządzenie jest przygotowane do działania.

URUCHAMIANIE URZĄDZENIA :

Natrysk uruchamia się poprzez pociągnięcie do dołu ciągadła „G”.

UWAGI:

1. Montaż  urządzenia mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje.
2. Urządzenie powinno być zamontowane na takiej wysokości aby wylot z głowicy natryskowej znajdował się na wysokości 2200 mm ± 100 mm nad poziomem podłoża, na którym stoi użytkownik .
3. Temperatura wody zasilającej urządzenie powinna mieścić się w granicach od 15 do 35 º C.
4. Wypływ  wody  z natrysku  wynosi 120 l/min. przy ciśnieniu 1 bar.
5. Przed montażem urządzenia należy rozwiązać sposób odbioru ścieków spod natrysku.

PRZEGLĄDY OKRESOWE I KONSERWACJA :

Urządzenie wymaga okresowych przeglądów przeprowadzanych przez osoby uprawnione, polegających na :

- uruchomieniu i sprawdzeniu strumienia wody; w przypadku wystąpienia nieprawidłowości należy elementy wypływowe zdemontować i wymyć pod bieżącą wodą.
-  w przypadku konieczności wymiany uszkodzonych elementów używać wyłącznie oryginalnych części zamiennych.
-  częstotliwość przeglądów okresowych  ustalają służby BHP.

Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących i zawierających materiały ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
