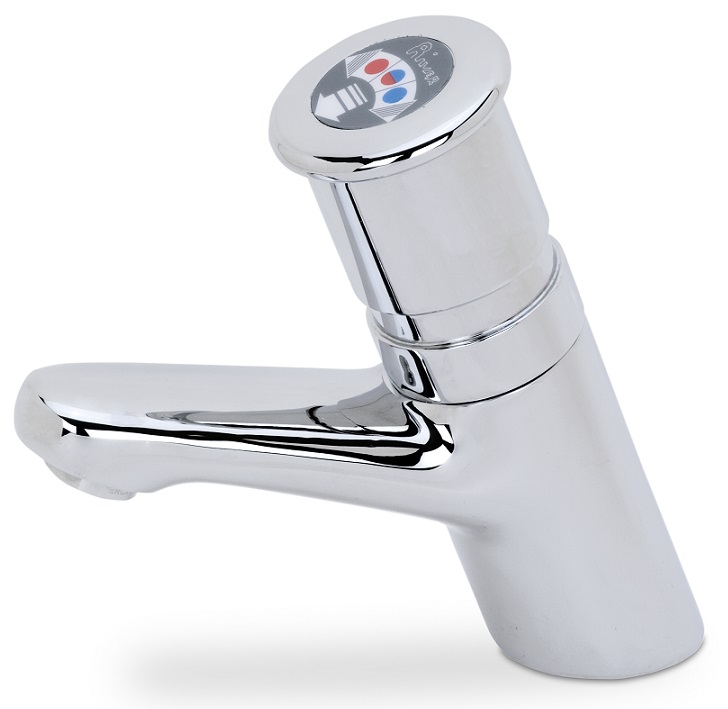

Art. R 715/61
INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ STOJĄCEJ ART. R 715/61
Bateria umywalkowa stojąca art. R715/61 jest urządzeniem samozamykającym się o regulowanym czasie wypływu od 5 do ok. 30 sekund.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą.
- Dwa przyłącza elastyczne 3/8” / M8 x 1.
- Dwa zawory zwrotne 3/8”.
- Zestaw montażowy do zamocowania baterii na umywalce.
- Klucz imbusowy do regulacji czasy wypływu wody.
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i ciepłej.
- Zamontować na króćcach dopływowych zawory odcinające kątowe 1/2” x 3/8” z filtrem (zawory nie wchodzą w skład kompletu).
- Na zaworach kątowych zamontować zawory zwrotne 3/8”.
- Wkręcić przyłącza elastyczne końcówkami M8 x 1 w korpus baterii.
- Przymocować baterię do umywalki za pomocą zestawu montażowego.
- Połączyć przyłącza elastyczne z zaworami zwrotnymi tak aby woda zimna dopływała z prawej strony baterii ( patrząc na baterię stojącą na umywalce ).
- Po zamontowaniu baterii wyregulować czas wypływu wody za pomocą klucza imbusowego. Regulacji dokonuje się obracając klucz imbusowy w otworze znajdującym się w przycisku bateii (poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku; obracanie klucza w lewo powoduje wydłużenie czasu wypływu wody).
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.
Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła – głowicy baterii. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
