Art. R 732/09
INSTRUKCJA DOBORU I MONTAŻU ZAWORU PODTYNKOWEGO DO SPŁUKIWANIA WC ART. R 732/09
W skład kompletu wchodzą:
- Zawór Dn 20 mm z głowicą przyciskową samozamykającą.
- Tuleja osłonowa chromowana.
- Rozeta maskująca chromowana o średnicy 137 mm.
- Króciec odpływowy mosiężny De 30 mm z uszczelką, nakrętką i dyszą stożkowąz tworzywa sztucznego.
- Instrukcja.
Ciśnienie minimalne Pmin = 1,0 bar
Minimalna średnica instalacji zasilającej Dn = 25 mm
Nominalny wypływ qn = 1,2 l/s
Czas wypływu - regulowany od 0 do 12 sekund
UWAGA :
Instalację wodociągową należy zaprojektować uwzględniając parametry robocze urządzenia oraz dopuszczalne prędkości przepływu.
Tabela jednoczesności działania | ||||||
Liczba zainstalowanych urządzeń | 1-3 | 4-8 | 9-14 | 15-20 | 29-50 | ponad 50 |
Liczba urządzeń działających jednocześnie | 1 | 2 | 3 | 4 | 5 | 6 |
Przepływ obliczeniowy l/s | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 | 7,2 |
MONTAŻ ZAWORU :
- Przygotować wnękę montażową w ścianie. Konstrukcja zaworu umożliwia regulację głębokości zamontowania zaworu w ścianie.
- Wykonać podejście instalacyjne do zaworu.
- Połączyć zawór z instalacją poprzez połączenie rozłączne (dwuzłączka).
- Połączyć króciec odpływowy z rurą płuczącą.
- Założyć rozetę maskującą.
- Jeżeli zachodzi taka konieczność, to wyregulować czas wypływu wody: za pomocą klucza imbusowego włożonego w otwór w przycisku zaworu, poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku, obracanie klucza w lewo powoduje wydłużenie czasu wypływu.
UWAGI :
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Rozruch urządzeń przeprowadzić przed wykonaniem wykończeniowych robót budowlanych (zamurowaniem bruzd i ułożeniem glazury).
- Na zasilaniu każdego urządzenia należy zamontować zawór odcinający, umożliwiający wyłączenie go z eksploatacji i przeprowadzenie konserwacji głowicy.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny.
- Otwory w króćcu odpływowym stanowią bardzo ważny element konstrukcji urządzenia i nie wolno ich zasłaniać. W trakcie robót montażowych należy chronić je przed zachlapaniem zaprawą.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.

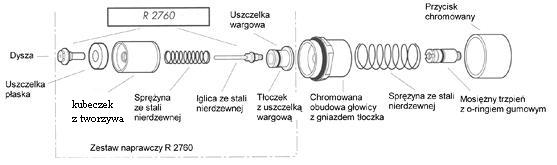

W przypadku zanieczyszczenia głowicy zaworu i pojawienia się stałego wypływu wody z zaworu należy :
- Zdjąć płytkę maskującą i odkręcić chromowaną tuleję.
- Kluczem płaskim 30 mm wykręcić głowicę zaworu.
- Wyjąć głowicę zaworu z korpusu wraz z kubeczkiem z tworzywa.
- Wyczyścić i przepłukać wodą gniazdo głowicy w korpusie zaworu.
- Oczyścić i przepłukać wodą powierzchnię zewnętrzną płaskiej gumowej uszczelki na spodzie kubeczka.
- Oczyścić i przepłukać wodą uszczelkę wargową.
- Oczyścić i przepłukać wodą powierzchnie wewnętrzną i zewnętrzną kubeczka z tworzywa.
-
Zmontować zawór w odwrotnej kolejności do demontażu.
