Art. R 7510/40

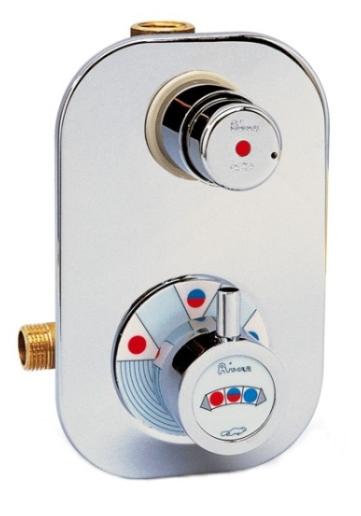

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ ART. 7510/40


W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy
2. Zawór mieszający z dwuzłączkami, filtrami siatkowymi i zaworami zwrotnymi
3. Płytka maskująca prostokątna
4. Klucz imbusowy do regulacji czasu wypływu wody
5. Styropianowa osłona dystansowa
6. Instrukcja

MONTAŻ BATERII :

1. Przygotować w ścianie wnękę montażową o głębokości ok. 70 mm; wymiary poprzeczne wnęki należy dobrać tak, aby możliwe było odkręcenie dwuzłączek zaworu mieszającego  w celu oczyszczenia filtrów na dopływie wody zimnej i gorącej oraz zasłonięcie jej  płytką maskującą.
2. Zdjąć płytkę maskującą z baterii - w tym celu należy:

1. poluzować kluczem imbusowym wkręt blokujący pokrętło zaworu mieszającego  znajdujący się w bocznej ściance pokrętła;
2. zdjąć pokrętło;
3. odkręcić tuleję dociskową z mieszacza;
4. odkręcić tuleje dystansową, wraz z pierścieniem maskującym, z zaworu przyciskowego;
5. zdjąć płytkę maskującą i styropianową osłonę dystansową.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej i gorącej do zaworu mieszającego oraz odpływ wody zmieszanej do głowicy natryskowej) zgodnie z rozstawem króćców baterii.
   Przewody w ścianie należy prowadzić na takiej głębokości aby powierzchnia czołowa styropianowej osłony dystansowej, założonej na zawór mieszający, wystawała na grubość płytki maskującej poza lico ściany (z uwzględnieniem wszystkich jej warstw - w tym glazury, jeśli taka jest przewidziana).
4. Dokręcić i sprawdzić czy połączenie zaworu mieszającego z zaworem przyciskowym, poprzez dwuzłączkę, jest szczelne i czy oba elementy znajdują się w jednej osi.
5. Połączyć baterię z instalacją poprzez dwuzłączki. Kierunek przepływu wody musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie zaworu przyciskowego.
6. Zmontować baterię w odwrotnej kolejności niż w punkcie 2.
7. Po zamontowaniu baterii i głowicy natryskowej wyregulować czas wypływu wody z baterii za pomocą klucza imbusowego i wkrętu regulacyjnego w otworze przycisku zaworu czasowego. Poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku ; obracanie klucza w lewo powoduje wydłużenie czasu o ok. 2 sekundy na każdy pełny obrót. Maksymalny czas wypływu – ok. 50 sekund. Standardowy czas wypływu dla baterii natryskowej wynosi ok. 30 sekund.

UWAGI:

1. Na instalacjach zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm oraz zawory odcinające umożliwiające zamknięcie dopływu wody do baterii.
2. Próby ciśnieniowe i szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było odkręcenie dwuzłączek zaworu mieszającego w celu konserwacji filtrów siatkowych i zaworów zwrotnych.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła zaworu mieszającego. Położenia skrajne pokrętła  powodują wypływ wody zimnej lub gorącej. położenia pośrednie umożliwiają  dostosowanie temperatury wody do potrzeb użytkownika.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
