Seria ND
INSTRUKCJA MONTAŻU I OBSŁUGI BATERII NATRYSKOWYCH ŚCIENNYCH SERIA ND

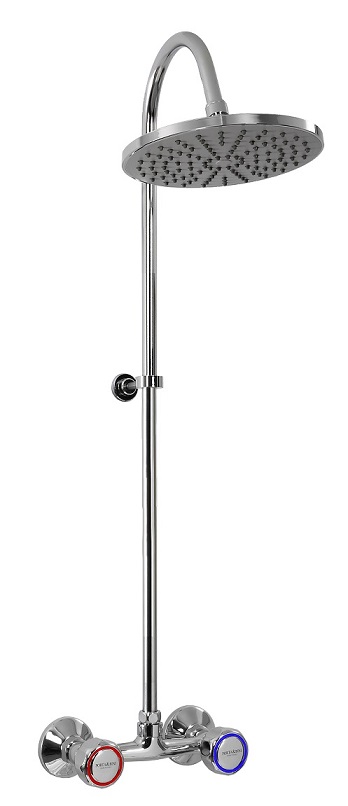

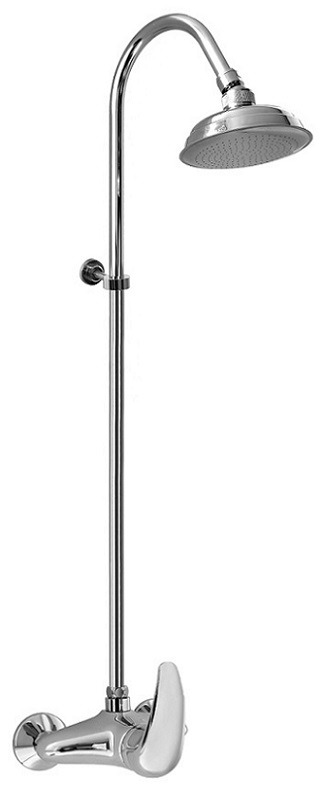

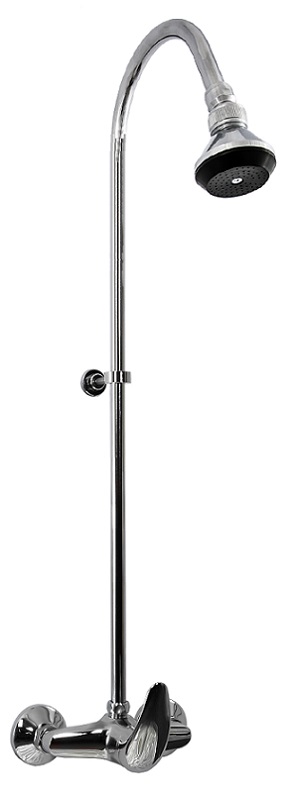

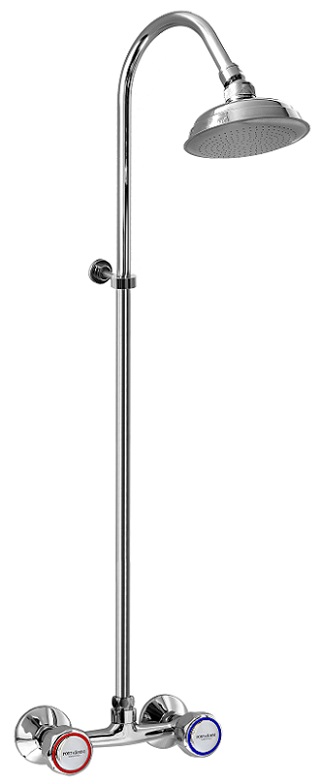

ND-1 ND-2 ND-1/S ND-2/S ND-4 ND-5
W skład kompletu wchodzą:
- Korpus baterii natryskowej.
- Dwa łączniki mimośrodowe z rozetami.
- Rura natryskowa z głowicą natryskową lub deszczownicą.
- Wspornik do przymocowania rury natryskowej do ściany.
- Klucz imbusowy 2,0 mm.
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i ciepłej o średnicy ½” i rozstawie 150 mm.
- Połączyć baterię z instalacją za pomocą łączników mimośrodowych (po uprzednim założeniu rozet).
- Przygotować w ścianie otwór pod kołek rozporowy do zamocowania rury natryskowej ( otwór powinien być w osi króćca wylotowego z baterii ) i włożyć kołek rozporowy.
- Przykręcić do ściany stopę wspornika mocującego rurę do ściany.
- Wsunąć trzpień wspornika w otwór stopy przymocowanej do ściany a rurę natryskową przykręcić do króćca wylotowego ½” baterii.
- Kluczem imbusowym 2,0 mm zamocować trzpień wspornika rury natryskowej w stopce przymocowanej do ściany.
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
-
Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
-
Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
