Art. HP 221

Instrukcja serwisowa art. HP 221

Przeznaczenie :  bateria czasowa natryskowa podtynkowa z mieszaczem wody zimnej i gorącej.

Standardowe części zamienne :


Głowica do HP 221 -                                                                    Rozeta do HP 221
Art. H-GHP2                                                                                   Art. S-R211


Pokrętło mieszacz do                                                         Korpus zaworu czasowego -
HP 221 - Art. S-POK                                                          Art. S-KP-1


Mieszacz podtynkowy wody                                    Chromowany pierścień
zimnej i gorącej - Art. S-KM                                    dociskowy Art. S-P1-CH

Komplet oringów : na głowicy
i na kubeczku Art. O-HP221

-   zamów części !!!

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :

1. Brak wypływu wody (sprawdzić wcześniej czy brak wypływu wody nie jest spowodowany zablokowaniem przycisku zaworu z tytułu skrócenia czasu wypływu wody do minimum - sposób regulacji czasu wypływu podano w instrukcji montażu baterii)
2. Zbyt długi lub zbyt krótki czas wypływu wody
3. Bateria nie zamyka samoczynnie wypływu wody
4. Bateria nie domyka się całkowicie, z baterii kapie woda

Prawdopodobna przyczyna wystąpienia usterki :

1. Brak dopływu wody do baterii (np. zapchany filtr wody na przyłączu do baterii - stosowanie filtrów jest obowiązkowe dla armatury czasowej - zaleca się stosowanie filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
2. Nieprzeprowadzenie regulacji czasu wypływu wody przez instalatora (sposób regulacji czasu wypływu podany jest w instrukcji montażu urządzenia)
3. Zanieczyszczenie wewnętrznych elementów baterii spowodowane:
           -  brakiem filtrów w instalacji wodociągowej
           -  zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
           -  w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
4. Naturalne zużycie części baterii spowodowane długotrwałą eksploatacją lub uszkodzenie baterii spowodowane niewłaściwym, uderzeniowym jej uruchamianiem przez użytkowników.

Usuwanie usterek

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.

1. Zdemontować płytkę maskującą baterii:

        a) zdemontować pokrętło mieszacza baterii. W tym celu należy:

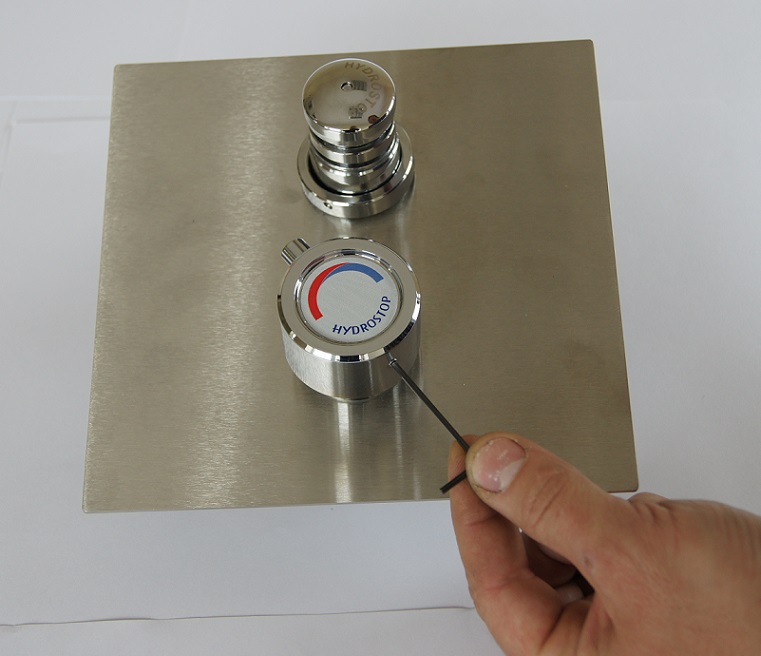

       - kluczem imbusowym 1,5 mm poluzować wkręt imbusowy znajdujący się w dolnej części pokrętła (na przeciwko trzpienia),

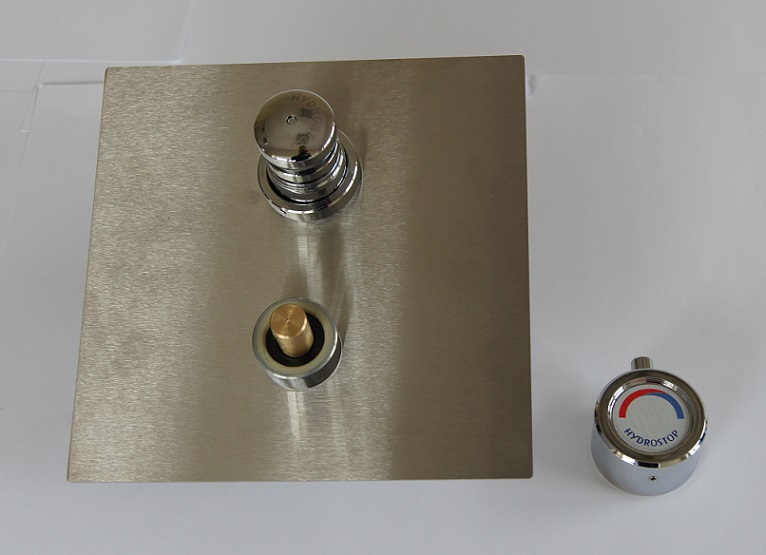

 -  zdjąć pokrętło,

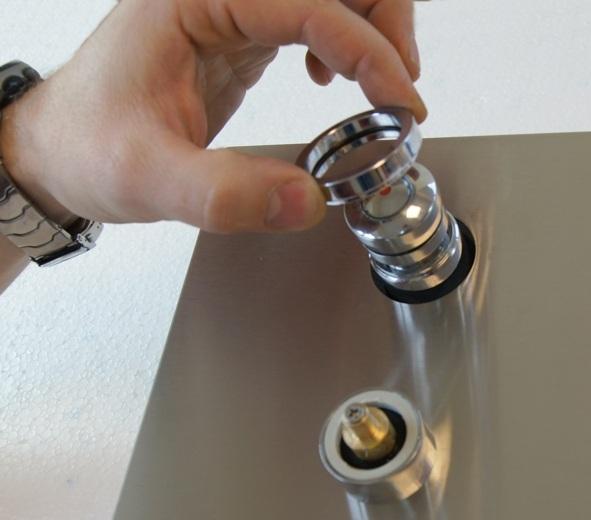

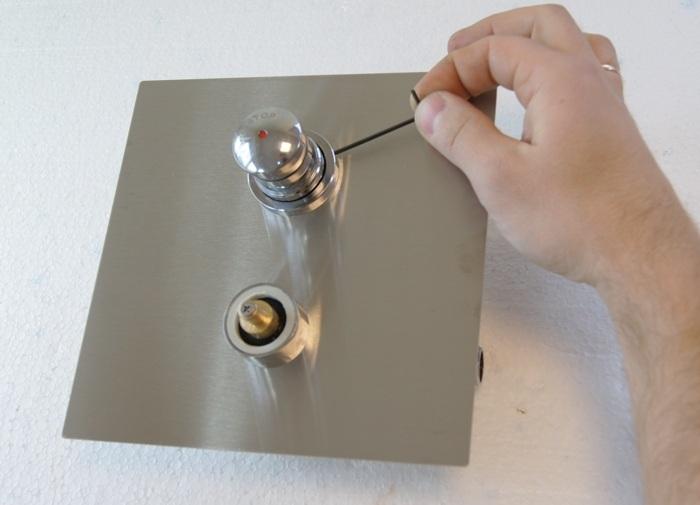

        b)   poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym - dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części zaworu czasowego.

Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.

      c) zdjąć płytkę maskującą.

2. Sprawdzić drożność instalacji na dopływie wody zimnej i gorącej do mieszacza
3. Jeżeli wykluczamy brak dopływu wody do baterii jako przyczynę niesprawności urządzenia, to należy przystąpić do dalszych czynności serwisowych.

Zamknąć dopływ wody zimnej i gorącej do mieszacza baterii.
Kluczem płaskim 32 mm wykręcić z korpusu zaworu czasowego głowicę - patrz zdjęcia poniżej.

Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku z tworzywa poruszającego się wewnątrz kubeczka. Po umyciu kubeczka wewnętrzną powierzchnię wytrzeć do sucha miękką szmatką.

UWAGA !!!  W tym modelu baterii występują 2 wersje głowic czasowych:
1.  głowica  ze sprężynką na tłoczku
2.  głowica bez sprężynki na tłoczku

Obie konstrukcje są równoważne i poprawne, co nie oznacza że usunięcie sprężynki z głowicy która jest w nią wyposażona, nie wpłynie na działanie baterii – przeciwnie, taka bateria w krótkim czasie przestanie funkcjonować.
W przypadku głowicy ze sprężynką należy dodatkowo kilkakrotnie przyciskając sprężynę, sprawdzić swobodne poruszanie się jej trzpienia ( pręcika ) w otworze tłoczka i ewentualnie przeczyścić w ten sposób światło otworu z narosłego zakamieniania.
W przypadku głowicy bez sprężynki należy zwrócić szczególną uwagę na wewnętrzną powierzchnię kubeczka czy nie jest porysowana bądź zanieczyszczona z uwzględnieniem rowka wewnątrz kubeczka.

Uwaga !!! - nie smarować żadnych elementów głowicy

Sprawdzić stan oringów:

a) osadzonego na białym plastikowym kubeczku,
b) uszczelniającego głowicę w korpusie.

W przypadku złej jakości oringów (rozerwany oring, zbyt rozciągnięty , zadziory , nacięcia lub spękania) wymienić je na nowe.

Jeżeli czyszczenie podzespołów głowicy nie przyniosło rezultatów, należy wymienić zestaw naprawczy głowicy. W tym celu należy rozkręcić głowicę kluczem imbusowym 2,5 mm.

Części składowe zestawu naprawczego

Zmontować głowicę czasową i wkręcić ją do korpusu zaworu. Otworzyć dopływ wody do baterii.
Sprawdzić funkcjonowanie urządzenia w kilku cyklach pracy (pierwszy cykl pracy może odbiegać od normy - jest to efekt występujący standardowo).
Jeżeli po wykonaniu wyżej wymienionych czynności urządzenie w dalszym ciągu nie działa poprawnie (nie zamyka się samoczynnie lub nie domyka się całkowicie), należy wymienić głowicę na nową.

Po czynnościach serwisowych przywracających działanie urządzenia , zmontować baterię.
