Art. HP 241 NAVI

Instrukcja serwisowa art. HP 241 NAVI

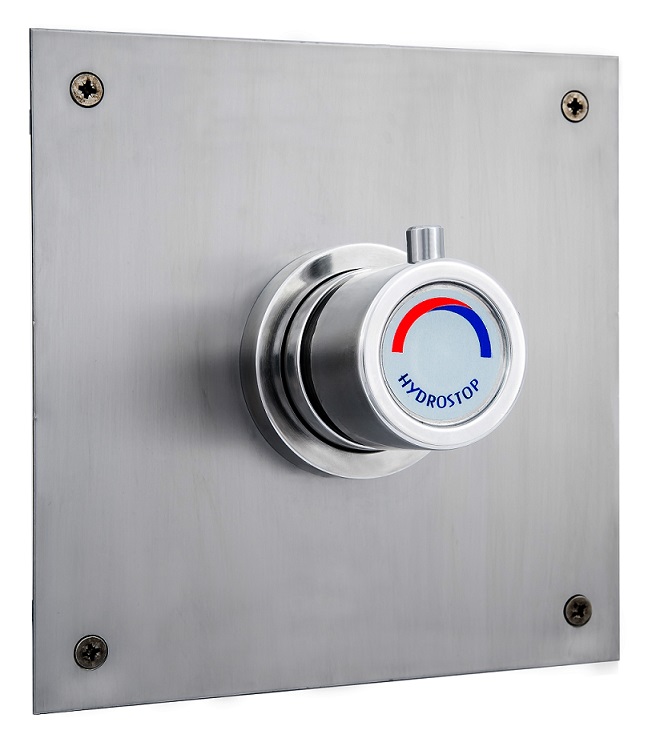

Przeznaczenie :  bateria czasowa natryskowa podtynkowa z mieszaczem wody zimnej i gorącej.

-   zamów części !!!

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :

1. Brak wypływu wody (sprawdzić wcześniej czy brak wypływu wody nie jest spowodowany zablokowaniem przycisku zaworu z tytułu skrócenia czasu wypływu wody do minimum - sposób regulacji czasu wypływu podano w instrukcji montażu baterii)
2. Zbyt długi lub zbyt krótki czas wypływu wody
3. Bateria nie zamyka samoczynnie wypływu wody
4. Bateria nie domyka się całkowicie, z baterii kapie woda

Prawdopodobna przyczyna wystąpienia usterki :

1. Brak dopływu wody do baterii (np. zapchany filtr wody na przyłączu do baterii - stosowanie filtrów jest obowiązkowe dla armatury czasowej - zaleca się stosowanie  filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
2. Nieprzeprowadzenie regulacji czasu wypływu wody przez instalatora (sposób regulacji czasu wypływu podany jest w instrukcji montażu urządzenia)
3. Zanieczyszczenie wewnętrznych elementów baterii spowodowane:
           -  brakiem filtrów w instalacji wodociągowej
           -  zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
           -  w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
4. Naturalne zużycie części baterii spowodowane długotrwałą eksploatacją lub uszkodzenie baterii spowodowane niewłaściwym, uderzeniowym jej uruchamianiem przez użytkowników.

Usuwanie usterek

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.

1. Wykręcić głowicę baterii :

   W tym celu należy:

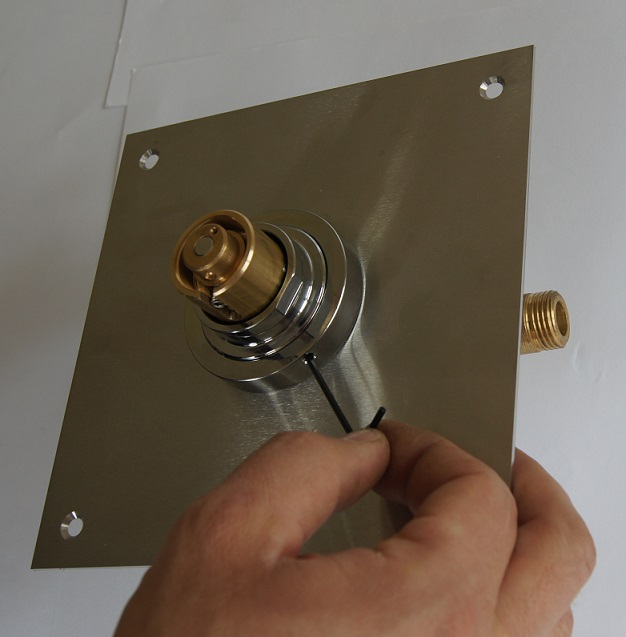

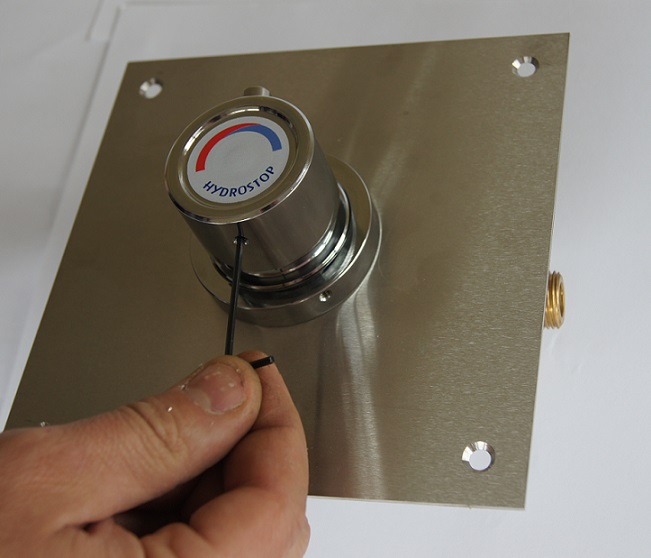

   a) kluczem imbusowym 2 mm poluzować wkręt imbusowy znajdujący się w dolnej części pokrętła (na przeciwko trzpienia)

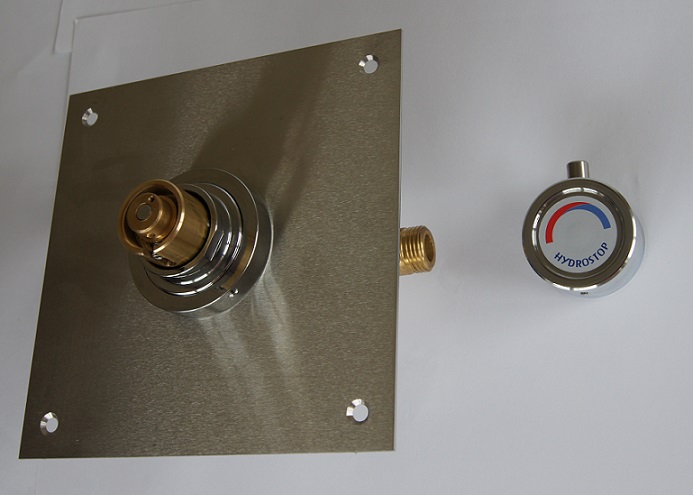

    -  zdjąć pokrętło,

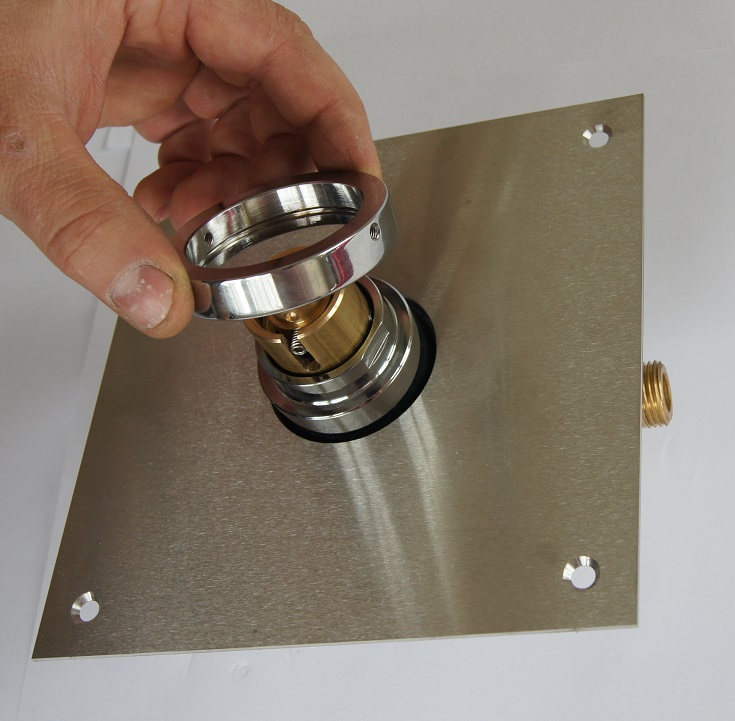

b) poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym - dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części zaworu czasowego.

Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.

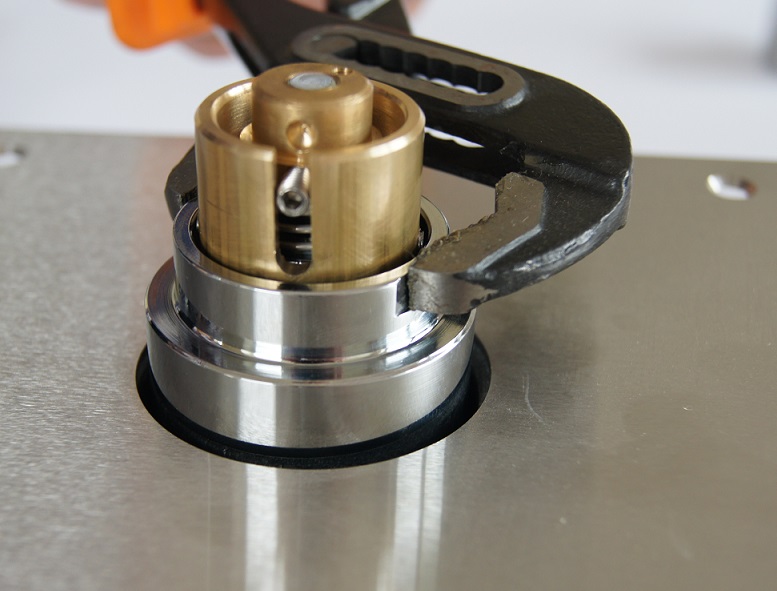

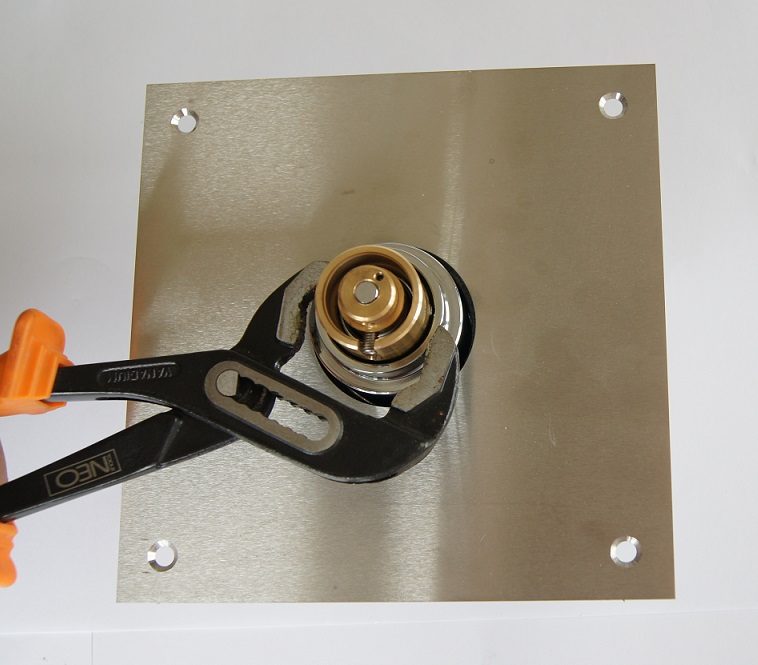

c ) kluczem nastawnym odkręcić chromowaną tuleję.

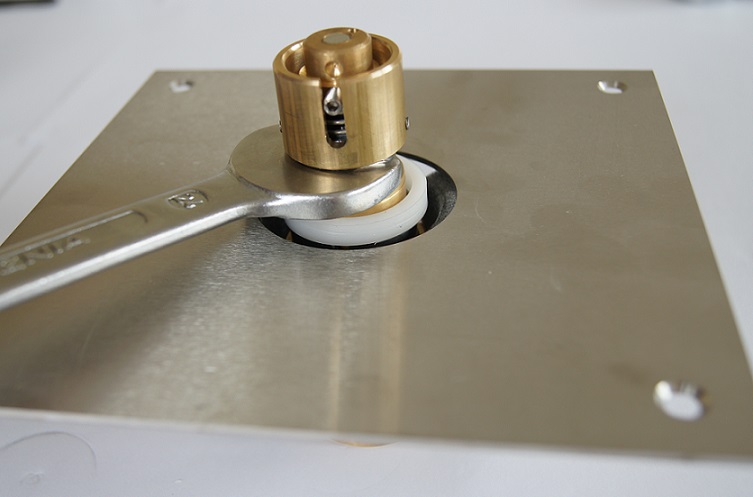

d) kluczem płaskim 24 mm odkręcić głowicę

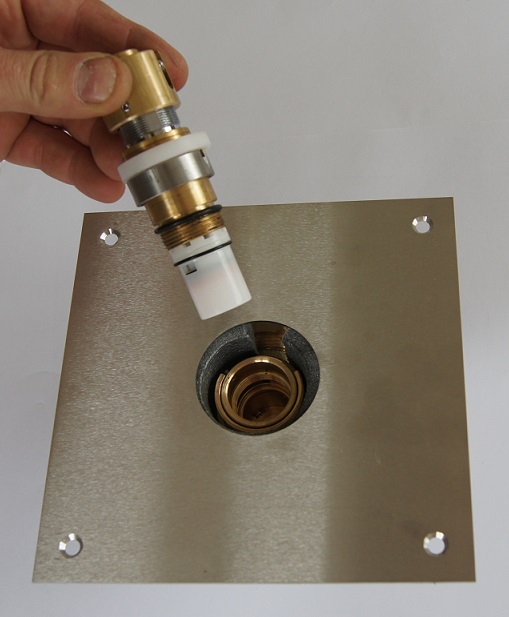

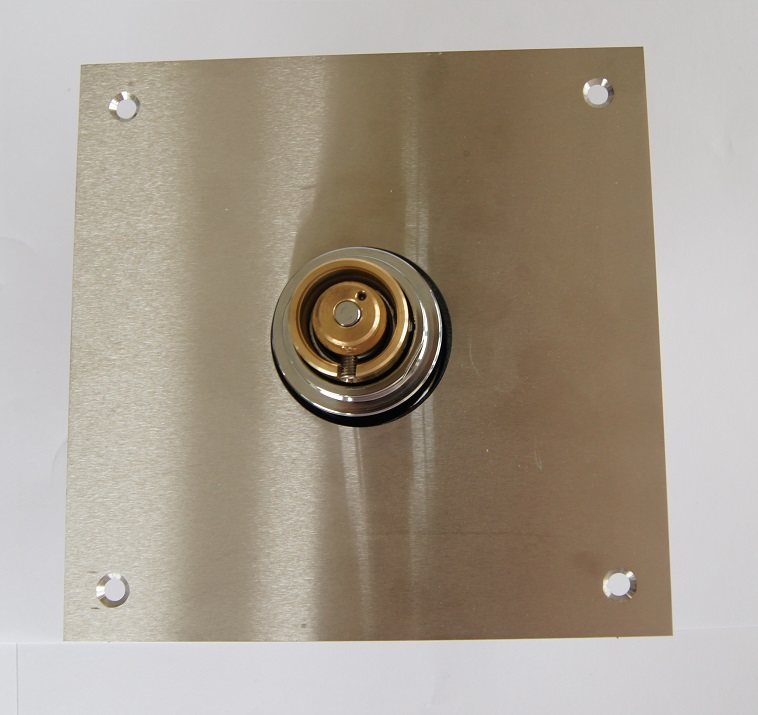

- wyciągnąć głowicę

 - widok na głowicę baterii

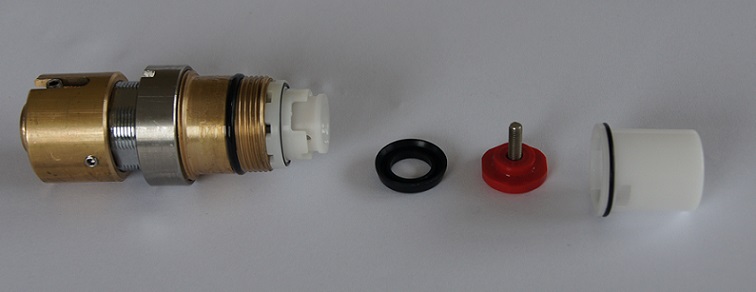

Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku z tworzywa poruszającego się wewnątrz kubeczka. Po umyciu kubeczka wewnętrzną powierzchnię wytrzeć do sucha miękką szmatką.

Sprawdzić funkcjonowanie urządzenia w kilku cyklach pracy (pierwszy cykl pracy może odbiegać od normy - jest to efekt występujący standardowo).
Jeżeli po wykonaniu wyżej wymienionych czynności urządzenie w dalszym ciągu nie działa poprawnie (nie zamyka się samoczynnie lub nie domyka się całkowicie), należy wymienić głowicę na nową.

Po czynnościach serwisowych przywracających działanie urządzenia , zmontować baterię.


2.  W przypadku zużycia oringów tulei mieszacza należy wkrętakiem krzyżakowym wykręcić wkręty rozety i zdjąć ją.

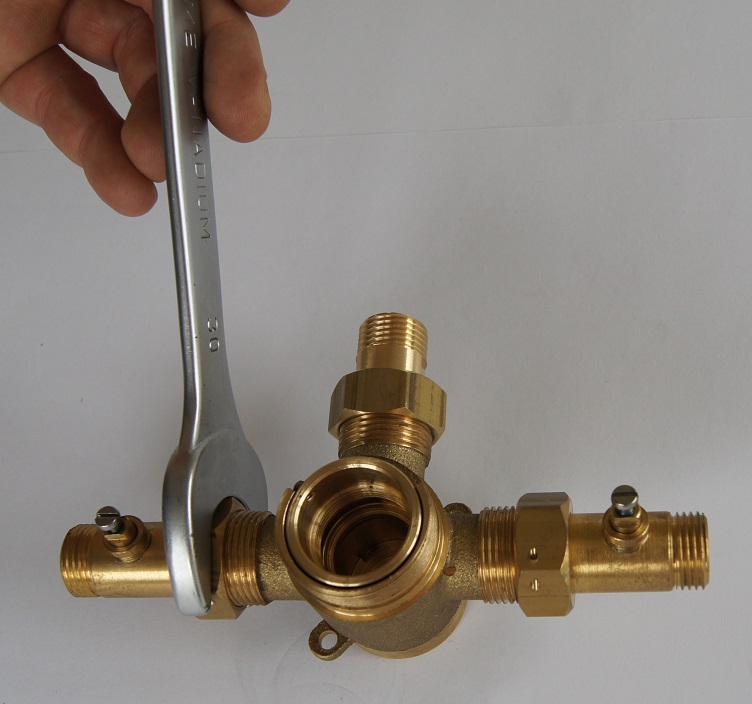

3. Kluczem płaskim 30 mm, poluzować nakrętki na zaworach ciepłej i zimnej wody, natomiast nakrętkę wychodzącą z korpusu odkręcić całkowicie.

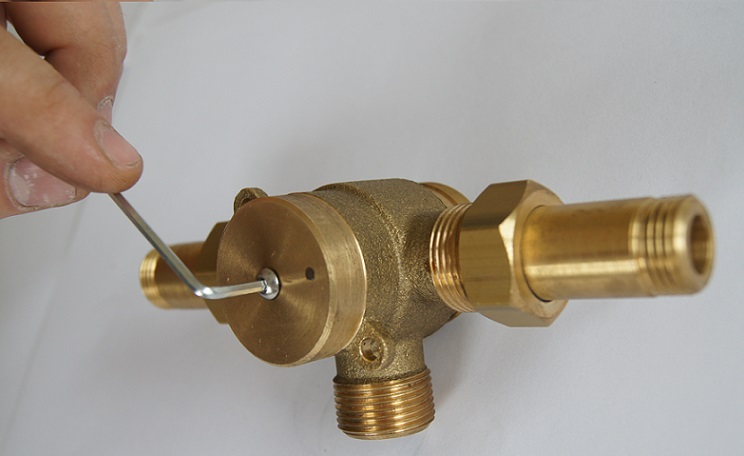

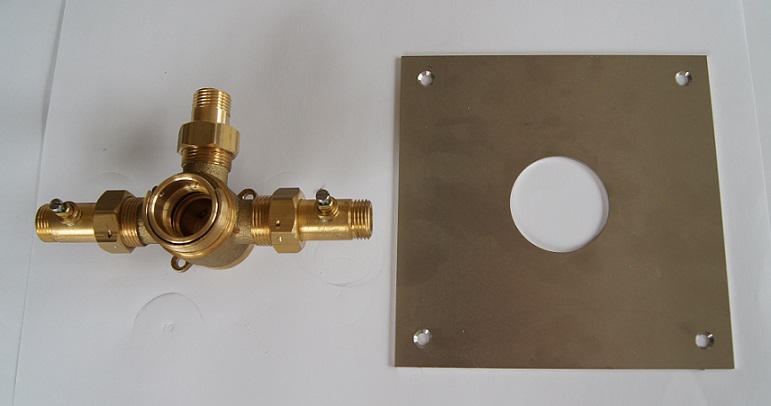

- wyżej wymienione czynności pomogą dotrzeć do wkręta w tylnej części korpusu. Wykręcić go kluczem imbusowym 2,5 mm.
Wykręcenie wkręta jest niezbędne w celu wyjęcia tulei mieszacza i późniejszym montażu do korpusu.

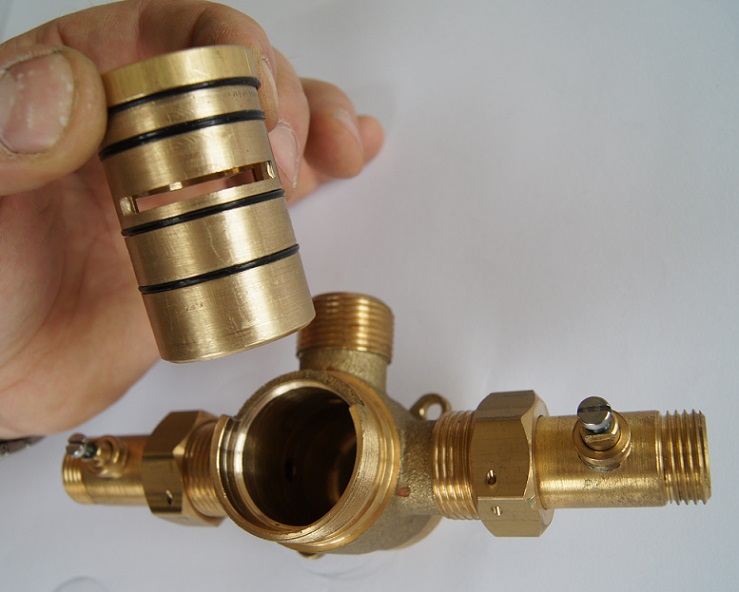

- wyciągnąć tuleję mieszacza z korpusu

- należy zwrócić szczególną uwagę na stan wskazanych oringów, wszelkie defekty dyskwalifikują uszczelnienie,

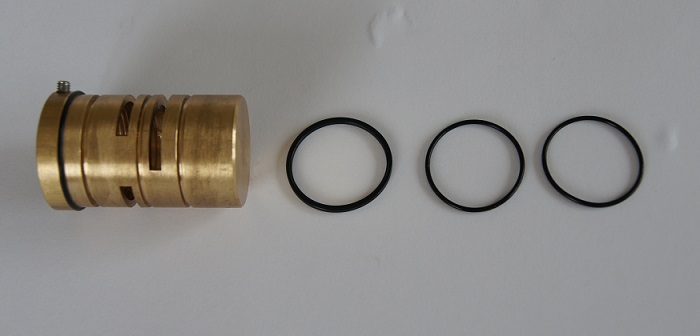

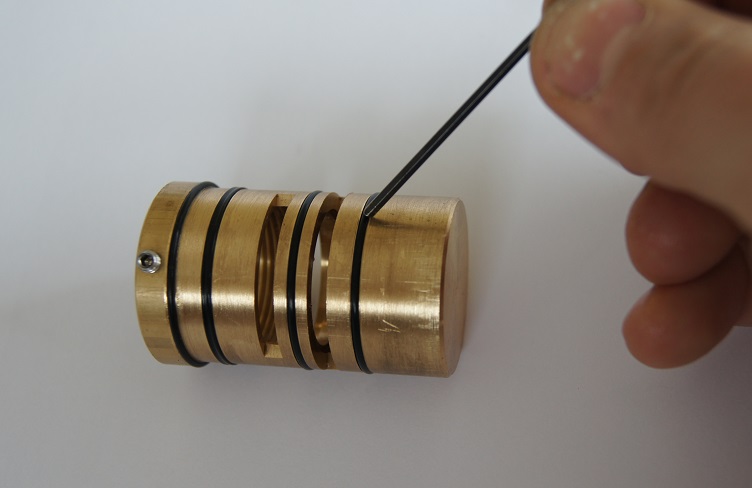

- wskazane poniżej oringi (x2 szt. i x1 szt Xring) stanowią części zamienne baterii

UWAGA : Po nałożeniu nowych oringów, tuleję wraz z oringami należy przesmarować smarem silikonowym. Wydłuży to żywotność uszczelnień i spowoduje, że pokrętło mieszacza będzie obracało się swobodniej.
