Art. HP 925

Instrukcja serwisowa art. HP 925

Przeznaczenie :  zawór czasowy podtynkowy do pisuaru.

Standardowe części zamienne :


Kompletna głowica -                                                                    Mosiężna chromowana rozeta
Art. H-GHP3                                                                                    Art. S-R145/41


Korpus zaworu czasowego                                    Chromowany pierścień
Art. S-KP-1                                                                 dociskowy Art. S-P1-CH

Komplet oringów : na głowicy
i na kubeczku Art. O-HP125

 -   zamów części !!!

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :

1.    Brak wypływu wody z zaworu
2.    Zawór nie zamyka samoczynnie wypływu wody
3.    Zawór nie domyka się całkowicie , z zaworu kapie woda

Prawdopodobna przyczyna wystąpienia usterki :

1. Brak dopływu wody do zaworu (np. zapchany filtr wody na przyłączu do zaworu - stosowanie filtrów jest obowiązkowe dla armatury czasowej - zaleca się stosowanie filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
2. Zanieczyszczenie wewnętrznych elementów zaworu spowodowane:
           -  brakiem filtrów w instalacji wodociągowej
           -  zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
           -  w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
3. Naturalne zużycie części zaworu spowodowane długotrwałą eksploatacją lub uszkodzenie zaworu spowodowane niewłaściwym, uderzeniowym jego uruchamianiem przez użytkowników.

Usuwanie usterek

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.

Ad 1.       Sprawdzić drożność instalacji na dopływie wody do zaworu.
Ad 2.       Wyregulować czas wypływu wody zgodnie z instrukcją montażu zaworu.
Ad 3 i 4.

1. Odciąć dopływ wody do zaworu

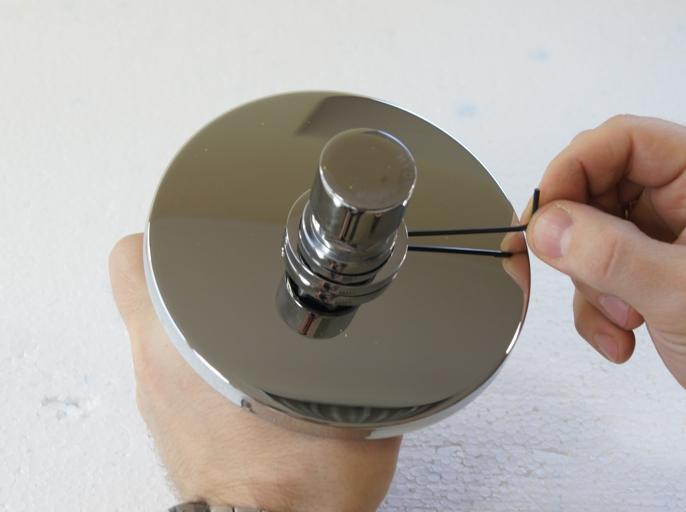

2. Zdjąć rozetę maskującą z zaworu. W tym celu należy poluzować kluczem imbusowym 2 mm wkręty blokujące chromowany pierścień dociskowy osadzony na przycisku i zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. Po zsunięciu pierścienia dociskowego zdjąć rozetę.

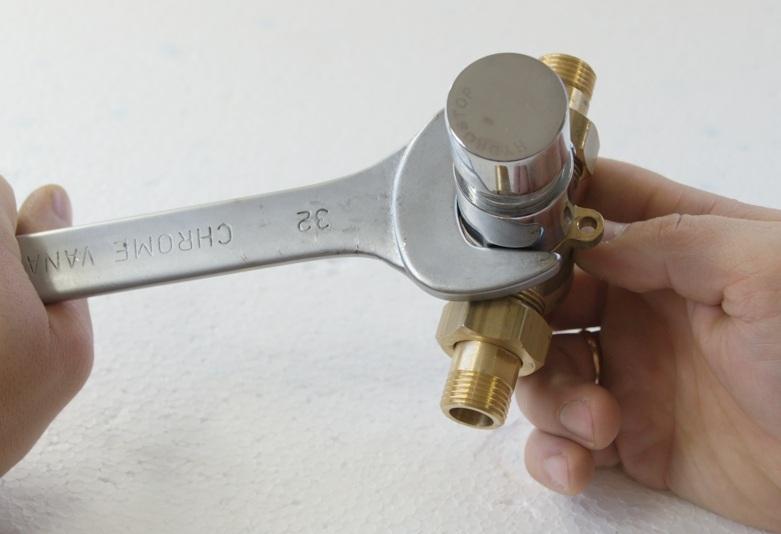

3. Kluczem płaskim 32 mm wykręcić z korpusu baterii głowicę czasową - patrz zdjęcia poniżej. Wykręcenie głowicy możemy przeprowadzić bez demontażu korpusu zaworu z instalacji.

Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku z tworzywa poruszającego się wewnątrz kubeczka.

Uwaga !!! - nie smarować żadnych elementów głowicy

Sprawdzić stan oringów:
a/  osadzonego na niebieskim plastikowym kubeczku
b/  uszczelniającego głowicę w korpusie
W przypadku złej jakości oringów (rozerwany oring, zbyt rozciągnięty , zadziory , nacięcia lub spękania) wymienić je na nowe.

Zmontować głowicę i wkręcić ją do korpusu zaworu. Odkręcić dopływ wody do zaworu.
Sprawdzić funkcjonowanie zaworu w kilku cyklach pracy (pierwszy cykl pracy może odbiegać od normy - jest to efekt występujący standardowo).
Jeżeli po wykonaniu wyżej wymienionych czynności zawór w dalszym ciągu nie działa poprawnie ( nie zamyka się samoczynnie lub nie domyka się całkowicie ), należy wymienić głowicę na nową.
