Art. R 00701

INSTRUKCJA SERWISOWA ART. R 00701

Przeznaczenie:

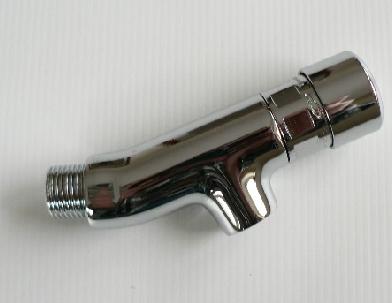

Bateria umywalkowa ścienna, czasowa, na wodę zimną lub ciepłą zmieszaną.

Standardowe części zamienne:

• kompletna głowica czasowa - art. R 008/20/7,
• zestaw naprawczy - art. R 2842,
• klucz do montażu elementów z zestawu naprawczego - art. K 2792.

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji:

• bateria nie zamyka samoczynnie wypływu wody
• bateria nie domyka się całkowicie , z baterii kapie woda

Prawdopodobna przyczyna wystąpienia usterki:

1. zanieczyszczenie wewnętrznych elementów baterii spowodowane:
   • brakiem filtrów w instalacji wodociągowej
   • zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
   • w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
2. naturalne zużycie części baterii spowodowane długotrwałą eksploatacją.

Usuwanie usterek:

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki. Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

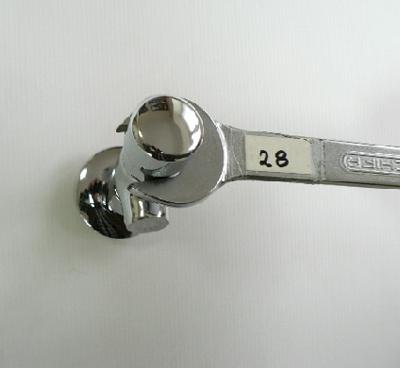

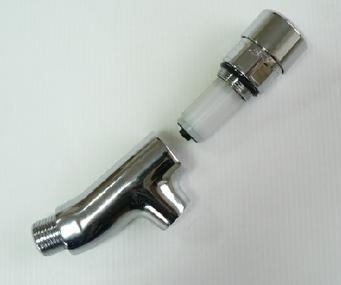

Odciąć dopływ wody do baterii, kluczem płaskim 28 mm wykręcić z korpusu baterii głowicę czasową – patrz zdjęcia poniżej.

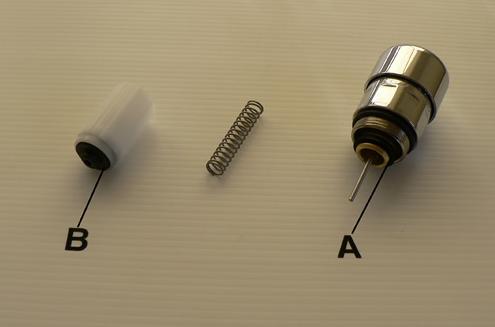

Po zdemontowaniu głowicy wymyć elementy a w szczególności powierzchnię czarnej uszczelki B na zewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej A na metalowym mosiężnym tłoczku.

Zmontować głowicę, wkręcić ją do baterii R 00701 i sprawdzić funkcjonowanie urządzenia.

Uwaga !!! - nie smarować żadnych elementów głowicy

Jeżeli po wykonaniu wyżej wymienionych czynności bateria w dalszym ciągu nie działa poprawnie, należy przystąpić do wymiany zużytych elementów głowicy.

Wymiana zużytych elementów głowicy:

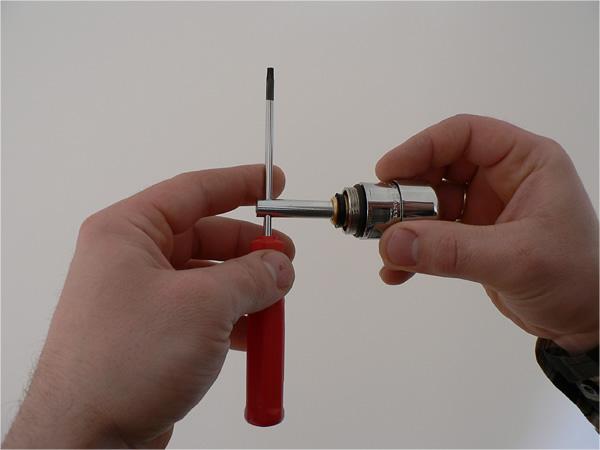

W tym celu kluczem R 2792 należy wykręcić z głowicy mosiężną tuleję z uszczelką wargową.

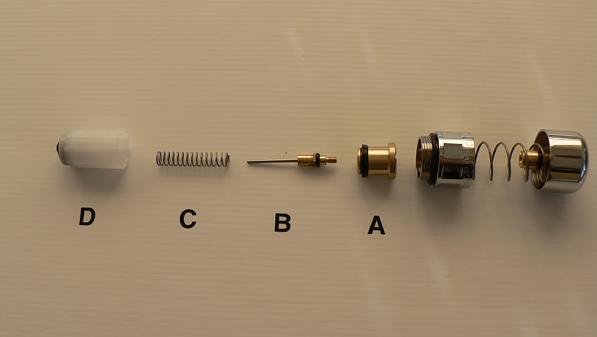

Widok na głowicę baterii. W skład zestawu naprawczego wchodzą:

1. A. tuleja mosiężna z uszczelką wargową,
2. B. iglica ze stali nierdzewnej,
3. C. sprężyna ze stali nierdzewnej,
4. D. kubeczek.

Wymienić elementy głowicy na nowe z zestawu naprawczego.
Uwaga !!! - nie smarować żadnych elementów głowicy.
Zmontować głowicę i zamontować ją do baterii.

Plik PDF do pobrania:   hydrostop_instrukcja_serwisowa_r00701.pdf
