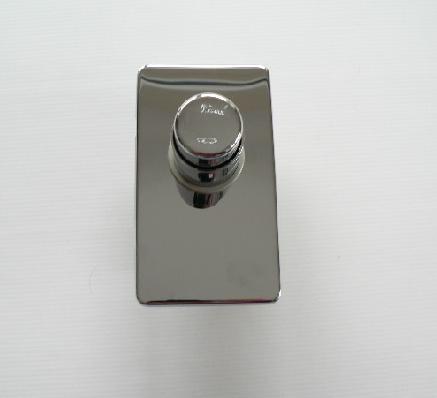

Art. R 732/08

INSTRUKCJA SERWISOWA ART. R 732/08

Przeznaczenie:

zawór czasowy, podtynkowy do WC.

Standardowe części zamienne:

• kompletna głowica czasowa – art. R 2711/6,
• zestaw naprawczy – art. R 2760,
• klucz do montażu elementów zestawu naprawczego – art. K 2792.

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji:

• zawór nie zamyka samoczynnie wypływu wody
• zbyt mały wypływ wody z zaworu
• zawór nie domyka się całkowicie, z zaworu cieknie woda

Prawdopodobna przyczyna wystąpienia usterki:

1. zanieczyszczenie wewnętrznych elementów zaworu spowodowane:
   • brakiem filtrów w instalacji wodociągowej.
   • zastosowaniem mało skutecznych filtrów w instalacji wodociągowej.
   • w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem baterii.
2. naturalne zużycie części zaworu spowodowane długotrwałą eksploatacją.

Usuwanie usterek:

W celu przywrócenia właściwego funkcjonowania zaworu należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki.
Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

Czyszczenie wewnętrznych elementów głowicy.

W zdecydowanej większości przypadków do przywrócenia właściwego funkcjonowania zaworu wystarcza wyczyszczenie wewnętrznych elementów głowicy.

W tym celu należy:

Obracając w lewo odkręcić chromowaną tuleję.

Zdjąć rozetę z korpusu zaworu.

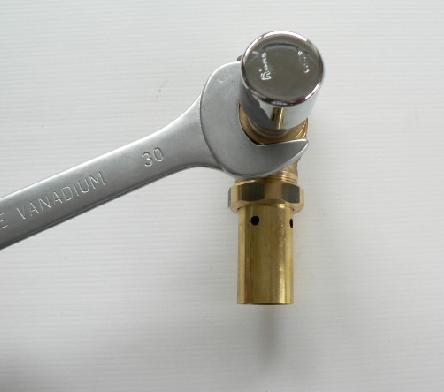

Kluczem płaskim 30 mm odkręcić głowicę zaworu.

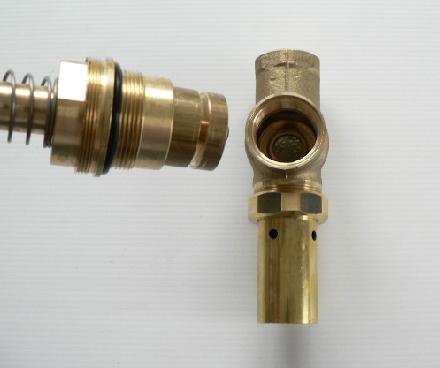

Po wykonaniu powyższej czynności należy wyjąć głowicę z zaworu.

Głowica baterii R 732

Należy zwrócić uwagę na stan uszczelek tj.:

1. A uszczelki wargowej - powinna być gładka bez wyszczerbień,
2. B uszczelki kubeczka - dopuszczalne jest, aby na powierzchni uszczelki odciśnięty był tylko ślad przylgni (mały kolisty odcisk).

Miękką szmatką wytrzeć powierzchnię uszczelki wargowej A oraz uszczelki B na mosiężnym kubeczku

UWAGA!!! Dopuszcza się możliwość delikatnego smarowania smarem silikonowym wewnętrznej powierzchni mosiężnego kubeczka.

Zmontować głowicę, wkręcić ją do zaworu R 732, otworzyć zawór odcinający wodę i sprawdzić funkcjonowanie urządzenia.

Jeżeli zawór funkcjonuje poprawnie, należy zamontować jego pozostałe elementy.

Jeżeli po wykonaniu wyżej wymienionych czynności zawór w dalszym ciągu nie działa poprawnie, należy przystąpić do wymiany zużytych elementów głowicy.

II. Wymiana zużytych elementów głowicy

Wymiany zużytych elementów dokonujemy wykorzystując zestaw naprawczy art. R 2760.

Wykręcić ponownie głowicę a następnie kluczem K 2792 należy wykręcić z przycisku głowicy mosiężną tuleję z uszczelką wargową.

Widok na rozłożoną głowicę zaworu oraz jej podstawowe elementy.
W skład zestawu naprawczego wchodzą:

1. A. kubeczek mosiężny,
2. B. sprężyna ze stali nierdzewnej,,
3. C. iglica ze stali nierdzewnej,
4. D. tuleja mosiężna z uszczelką wargową.

UWAGA!!! Dopuszcza się możliwość delikatnego smarowania smarem silikonowym wewnętrznej powierzchni mosiężnego kubeczka.

Wymienić elementy głowicy na nowe z zestawu naprawczego. Skręcić przycisk głowicy, zmontować głowicę, zamontować ją do zaworu, zamontować jego pozostałe elementy.

Plik do pobrania:   hydrostop_instrukcja_serwisowa_r732.pdf
