Art. R 7520

INSTRUKCJA SERWISOWA ART. R 7520

Przeznaczenie:

Bateria czasowa, natryskowa, podtynkowa z mieszaczem termostatycznym.

Standardowe części zamienne:

• kompletna głowica czasowa - art. R 2792,
• zestaw naprawczy - art. R 2752,
• klucz do montażu elementów z zestawu naprawczego - art. K 2792

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji:

• brak wypływu wody z baterii (sprawdzić wcześniej czy brak wypływu wody nie jest spowodowany zablokowaniem przycisku zaworu czasowego z tytułu skrócenia czasu wypływu wody do minimum)
• bateria nie zamyka samoczynnie wypływu wody
• zbyt mały wypływ wody z baterii (poniżej 7 l/min)
• bateria nie domyka się całkowicie, z baterii kapie woda

Prawdopodobna przyczyna wystąpienia usterki:

1. zanieczyszczenie wewnętrznych elementów baterii spowodowane:
   • brakiem filtrów w instalacji wodociągowej.
   • zastosowaniem mało skutecznych filtrów w instalacji wodociągowej.
   • w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem baterii.
2. naturalne zużycie części baterii spowodowane długotrwałą eksploatacją.

Usuwanie usterek:

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki. Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

I. Czyszczenie wewnętrznego filtra siatkowego głowicy:

W zdecydowanej większości przypadków do przywrócenia właściwego funkcjonowania baterii wystarcza wyczyszczenie wewnętrznego filtra siatkowego umieszczonego na wlocie głowicy czasowej. Jest to czynność bardzo prosta.

W tym celu należy:

• zdemontować głowicę czasową zaworu (wykręcenie głowicy możemy przeprowadzić bez demontażu korpusu baterii z instalacji).
• odciąć dopływ wody do zaworu

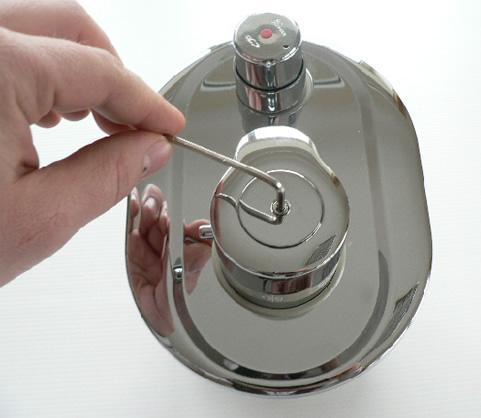

Ustawić pokrętło mieszacza termostatycznego w pozycji środkowej. Kluczem imbusowym 3 mm odkręcić wkręt mocujący pokrętło mieszacza termostatycznego.
Zdjąć pokrętło i podczas dalszych czynności nie zmieniać położenia mieszacza tak aby przy montażu założyć pokrętło w tej samej pozycji na środku.

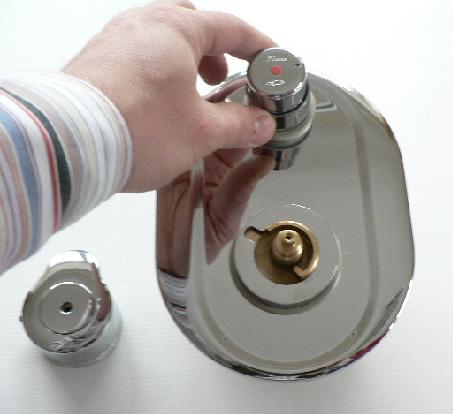

Obracając w lewo należy odkręcić chromowaną tuleję przycisku czasowego, po czym zdjąć rozetę.

Widok na części składowe baterii R 7520.

Od lewej:

1. rozeta,
2. pokrętło mieszacza termostatycznego,
3. chromowana tuleja,
4. bateria z przyciskiem czasowym i mieszaczem termostatycznym.

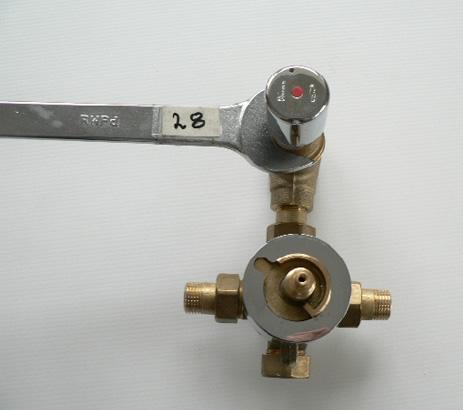

Kluczem płaskim 28 mm wykręcić głowicę czasową.

Wykręcając głowicę czasową można uzyskać dwojaki efekt (proszę zapoznać się z dwoma poniżej podanymi wariantami i zastosować się do jednego z nich w zależności od wyniku wykręcania głowicy).

Wariant 1.

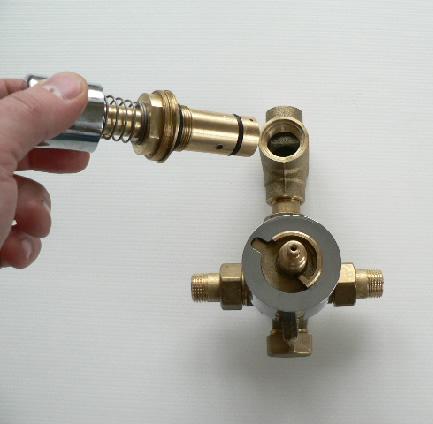

Z korpusu zaworu wykręciła się kompletna głowica czasowa tak jak na zdjęciu obok.

Po wykręceniu głowicy mamy dostęp do filtra siatkowego umieszczonego na wlocie głowicy.

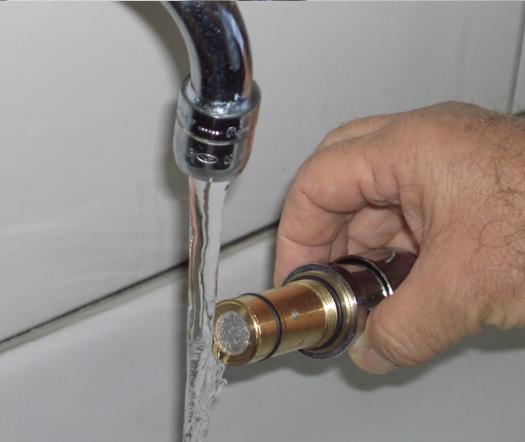

Głowica zabezpieczona jest filtrem siatkowym ze stali nierdzewnej (bardzo drobnym), którego celem jest zatrzymanie zanieczyszczeń znajdujących się w sieci. Filtr należy oczyścić pod bieżącą wodą, bądź przeczyścić miękką szczoteczką.

Po wyczyszczeniu filtra wkręcić głowicę w korpus baterii, otworzyć zawór odcinający wodę i sprawdzić funkcjonowanie baterii. Jeżeli funkcjonuje ona poprawnie, należy zamontować jej pozostałe elementy.

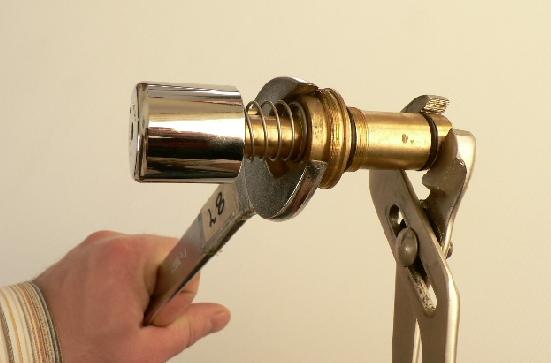

Jeżeli bateria w dalszym ciągu nie działa poprawnie, należy ponownie wykręcić całą głowicę a następnie rozkręcić ją używając do tego klucza płaskiego 28 mm i klucza nastawnego, tak jak jest to przedstawione na poniższym zdjęciu.

Zdjęcie przedstawia sposób w jaki należy chwycić mosiężną tuleję kluczem nastawnym.

Uwaga! Uchwycenie tulei w innym miejscu może spowodować jej odkształcenie.

Dalszy tok postępowania - patrz czyszczenie pozostałych elementów głowicy zgodnie z wytycznymi podanymi w wariancie 2.

Wariant 2.

Z korpusu zaworu czasowego wykręciła się tylko część głowicy składająca się z przycisku, białego plastikowego kubeczka i sprężynki. Wewnątrz korpusu zaworu pozostała mosiężna tuleja na końcu której znajduje się osadzony filtr siatkowy – patrz zdjęcie obok.

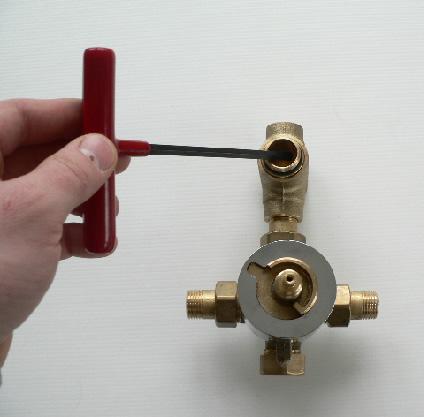

W takim przypadku należy wykręcić mosiężną tuleję z wnętrza korpusu zaworu wykorzystując klucz imbusowy 6 mm.

Po wykręceniu mosiężnego cylindra wykonać następujące czynności:

• wyczyścić filtr siatkowy osadzony na końcu mosiężnej tulei - przepłukać pod bieżącą wodą, ewentualnie oczyścić miękką szczoteczką - patrz zdjęcie obrazując tą czynność zamieszczone powyżej przy wariancie 1.
• wymyć pozostałe elementy głowicy a w szczególności powierzchnię czarnej uszczelki na zewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na metalowym mosiężnym tłoczku - patrz zdjęcia poniżej.

Uwaga !!! - nie smarować żadnych elementów głowicy.

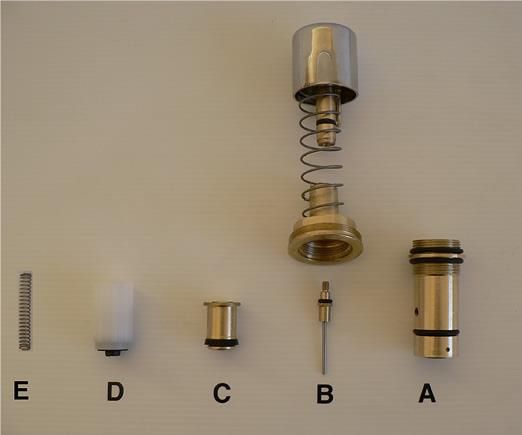

Części składowe głowicy baterii R 7520:

1. A.tuleja mosiężna z filtrem ze stali nierdzewnej,
2. B. korpus przycisku,
3. C. tuleja mosiężna z uszczelką wargową,
4. D. kubeczek
5. E. sprężyna nierdzewna

zmontować głowicę, wkręcić ją do zaworu czasowego, otworzyć zawór odcinający wodę i sprawdzić funkcjonowanie baterii.

Jeżeli bateria funkcjonuje poprawnie, należy zamontować jej pozostałe elementy.

Jeżeli po wykonaniu wyżej wymienionych czynności bateria w dalszym ciągu nie działa poprawnie, należy przystąpić do wymiany zużytych elementów głowicy czasowej.

II. Wymiana zużytych elementów głowicy czasowej:

Wymiany zużytych elementów dokonujemy wykorzystując zestaw naprawczy art. R 2752.

W tym celu kluczem K 2792 należy odkręcić mosiężną tuleję z uszczelką wargową.

W skład zestawu naprawczego wchodzą:

1. A. tuleja mosiężna z uszczelką wargową,
2. B. iglica ze stali nierdzewnej,
3. C. sprężyna ze stali nierdzewnej,
4. D. kubeczek.

Wymienić elementy głowicy na nowe z zestawu naprawczego. Skręcić przycisk głowicy, zmontować głowicę, zamontować ją do zaworu, zamontować pozostałe elementy baterii.

Uwaga !!! - nie smarować żadnych elementów głowicy.

Plik do pobrania:   hydrostop_instrukcja_serwisowa_r7520.pdf
